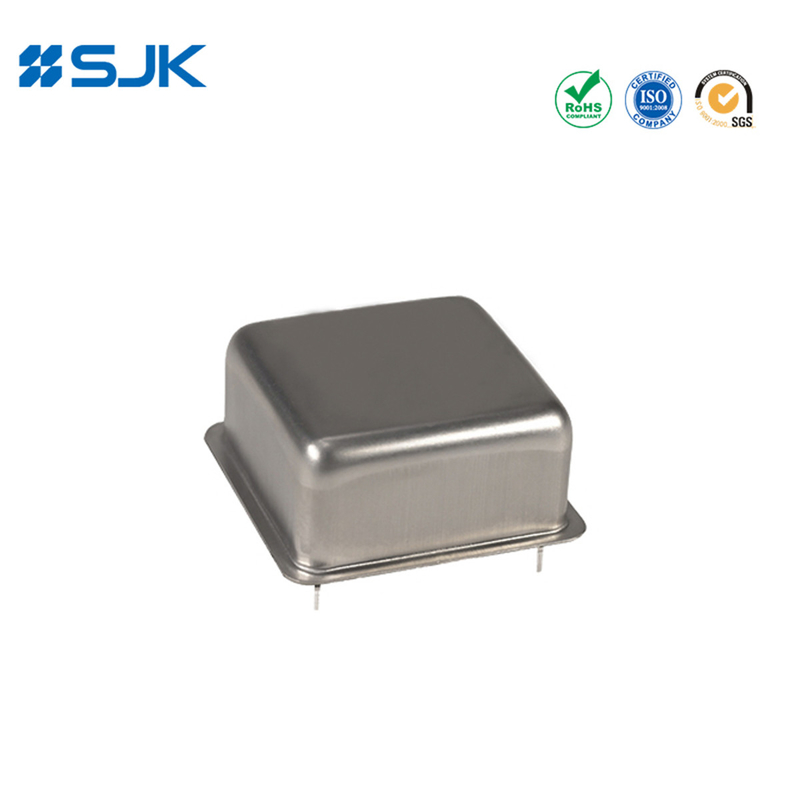

Name: Através do buraco 4 Pin 25 * 25mm OCXO Suporte 10MHz, 100Mz 5 ~ 100MHz 5.0V Ou 12V ± 100ppb Ou ± 20ppb Para Telecomunicações
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-9MA0000M5Z04J1A6 OU SJK-9MA0000MAB04J1A6
Price: 1,499.05 USD
Availability: InStock

Nome da marca:	SJK
Número do modelo:	SJK-9MA0000M5Z04J1A6 OU SJK-9MA0000MAB04J1A6
MOQ:	10 PCS
Preço:	negotiable
Detalhes da embalagem:	100 pcs/saco
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

SGS, RoHS, REACH

Modelo:

Série 9M DIP OCXO

Faixa de frequência:

5~100 MHz

tensão de alimentação:

3.3V/5.0V/12V

Tolerância de frequência:

100 ppm

tamanho:

25*25*12 mm

Aplicações:

Estação base, interruptor digital, circuito de cronometragem de referência, etc.

SMD OU MERGULHO:

Através do Buraco

Frequência popular:

100,000 MHz, 100 MHz

Estabilidade:

± 0,05 ppm

Intervalo de temperatura de funcionamento:

-20~+70°C,-40~+85°C

Habilidade da fonte:

70KKpcs/M

Descrição do produto

Through-Hole 25*25*12mm OCXO 5~100MHz 5.0V Ou 12V ±100ppb -30~+70°C Para circuito de cronometragem de referência

Características

OCXO (Oscilador de Cristal Controlado por Forno)

Tipicamente 25,4×25,4×12,7mm DIP através de um buraco OCXO

Faixa de frequência de 5 MHz a 100 MHz

Estabilidade de frequência ±3ppb acima de -40°C a +85°C

Estrato 3 (Geral ± 0,3 ppm, incluindo 10 anos de envelhecimento)

Aquecimento muito rápido e estabilidade precisa

Aplicações: Estação Base, Switch Digital, Equipamento de Teste, Equipamento de Medição, SDH, SONET, etc.

Compatível com a RoHS e livre de Pb

Especificações

Tipo		Série 9M DIP OCXO
Tipo de saída		LVTTL/onda senoidal
Carga de saída		15pF, ou especificar
Forma de onda de saída		Rectangular
Tensão de alimentação		3.3V/5.0V	12 V
Faixa de frequência		5~40 MHz	10~100 MHz
Temperatura de funcionamento		-40°C a +85°C, ou especificar
Estabilidade de frequência	Tolerância de frequência	± 10 ppm no máximo.
	Versus temperatura de funcionamento	±3ppb~±10ppb
	versus Tensão de alimentação	± 5 pppb Max. (± 5 Mudança)
	versus carga	± 5 ppm Max. (±10 Mudança)
	versus Envelhecimento	±0,5 ppm/dia, ±50 ppm/ano, ±0,3 ppm/10 anos
Voltagem Vol (máximo) /Voh (min.)		0.1Vcc/0.9Vcc
Ciclo de trabalho		45 a 55%
Falsos		-60 dBc
Aquecimento		±10ppb (Em 2 minutos @+25, referida como 1 hora)
Consumo de energia (estado estacionário)		1.3W Max.
Faixa de ajuste de frequência		± 0,5 ppm (+1,65V±1,65V/+2,5V±2,5V/+5V±5)
Ruído de fase @20MHz	@10Hz	-120 dBc/Hz
	@100Hz	-135 dBc/Hz
	@ 1KHz	-145 dBc/Hz
	@10KHz	- 150 dBc/Hz
Unidade de embalagem		100 peças.

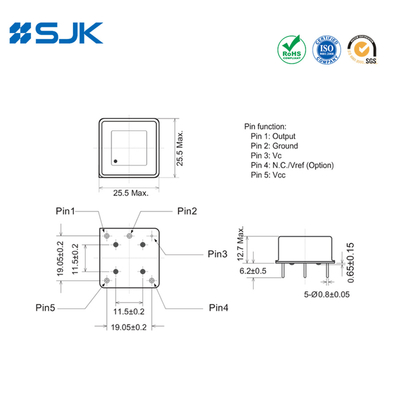

Dimensões [mm]

Através do buraco 4 Pin 25 * 25mm OCXO Suporte 10MHz, 100Mz 5 ~ 100MHz 5.0V Ou 12V ± 100ppb Ou ± 20ppb Para Telecomunicações 0

Através do buraco 4 Pin 25 * 25mm OCXO Suporte 10MHz, 100Mz 5 ~ 100MHz 5.0V Ou 12V ± 100ppb Ou ± 20ppb Para Telecomunicações 1 +86-755-88352869

Através do buraco 4 Pin 25 * 25mm OCXO Suporte 10MHz, 100Mz 5 ~ 100MHz 5.0V Ou 12V ± 100ppb Ou ± 20ppb Para Telecomunicações 2 Rita@q-crystal.com
