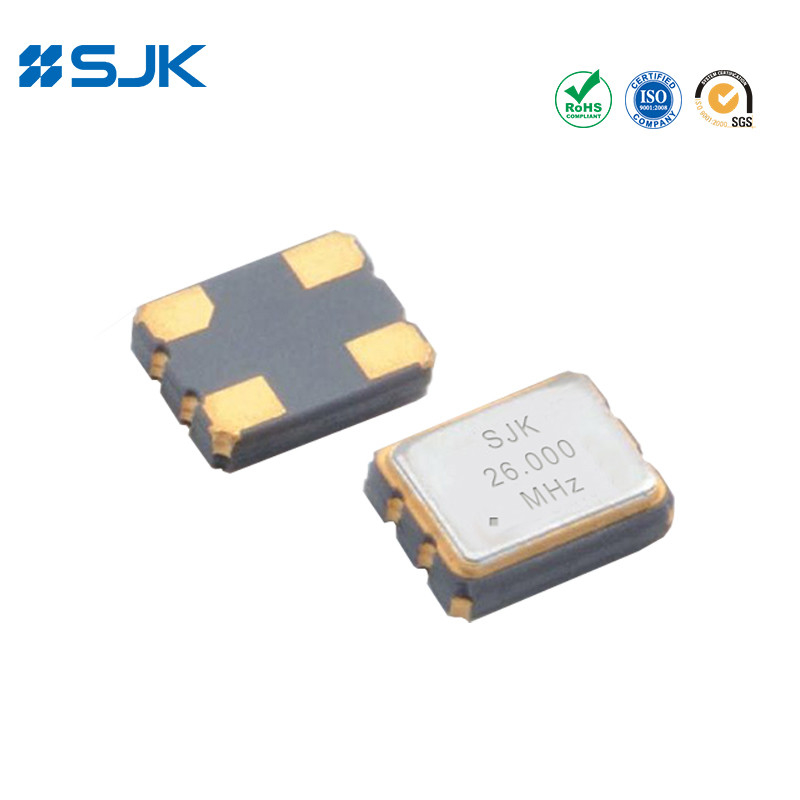

Name: 26MHz 3.3V TCXO 2520 Clipped Sine Wave Output ± 0.5ppm -40- 85C Estabilidade de alta frequência
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-7Q26000M3C04K0A6
Price: 1,499.05 USD
Availability: InStock

Nome da marca:	SJK
Número do modelo:	SJK-7Q26000M3C04K0A6
MOQ:	3000 pcs
Preço:	negotiable
Detalhes da embalagem:	3Kpcs/Rolha
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

SGS, RoHS, REACH

Model:

7Q series SMD TCXO

Frequency range:

26.000MHz

Supply voltage:

3.3V

Output type:

Clipped sine wave

Size:

2.5*2.0*0.85mm

Estabilidade de frequência:

±0,5 ppm~±1,0 ppm

Applications:

GPS, Wireless Communications, Mobile Phone, etc.

Type:

SMD

Pacote:

2520

Pad:

4 pads

Habilidade da fonte:

70KKpcs/M

Destacar:

Estabilidade de alta frequência TCXO

26 MHz TCXO

3.3V TCXO

Descrição do produto

SMD 2520 TCXO 26MHz 3,3V Clip Sine Wave Output ± 0,5ppm -40~+85°C

Características

Lógico de saída LVCMOS, faixa de frequências de 10 MHz a 60 MHz

Dimensão 2520, SMD de 0,80 mm de altura TCXO /VC-TCXO

Operações de baixa tensão: 1,8 V, 2,5 V, 2,8 V, 3,3 V

Estabilidade de frequência: ±2ppm~±5ppm

Função de três estados

Instalação automática e soldadura por refluxo

Aplicações: Telefone móvel, comunicações sem fio, IoT, GPS, WLAN e muito mais

Compatível com a RoHS e livre de Pb

Especificações

Tipo		SMD da série 7Q TCXO
Tipo de saída		CMOS
Carga de saída		15 pF
Tensão de alimentação		1.8~3.3V
Faixa de frequência		10 ~ 60 MHz
Corrente de abastecimento		10mA no máximo.
Nível de saída		0.1Vcc /0.9Vcc
Estabilidade de frequência	Tolerância	±2,0 ppm Max. (após 2 refluxos)
	versus Temperatura	± 2 ppm ~ ± 5 ppm
	Versus Tensão de alimentação	± 0,2 ppm no máximo.	± 0,2 ppm no máximo.
	versus Envelhecimento	±1,0 ppm Max./ano
Ciclo de trabalho		45 a 55%
Tempo de subida/caída		8 anos, no máximo.
Tempo de arranque		5ms no máximo.
Temperatura de funcionamento		-40°C a +85°C, ou especificar
Ruído de fase @26MHz	100 Hz	-110 dBc/Hz
	1KHz	-130 dBc/Hz
	10 kHz	-145 dBc/Hz
Unidade de embalagem		3 000 pcs. por bobina

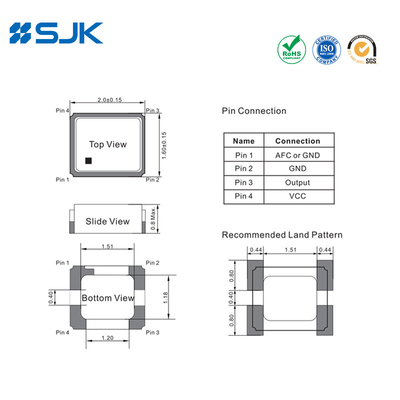

Dimensões [mm]

26MHz 3.3V TCXO 2520 Clipped Sine Wave Output ± 0.5ppm -40- 85C Estabilidade de alta frequência 0

26MHz 3.3V TCXO 2520 Clipped Sine Wave Output ± 0.5ppm -40- 85C Estabilidade de alta frequência 1 +86-755-88352869

26MHz 3.3V TCXO 2520 Clipped Sine Wave Output ± 0.5ppm -40- 85C Estabilidade de alta frequência 2 Rita@q-crystal.com
