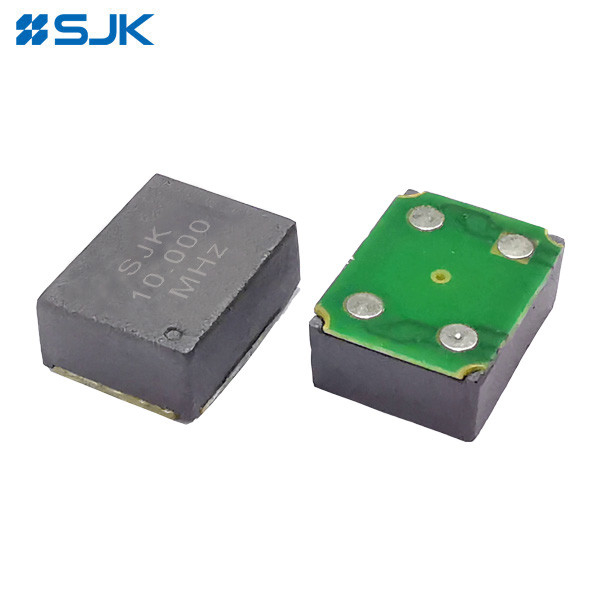

Name: Alta Estabilidade Pacote SMD Miniatura de 4 Pads OCXO 1X Série SMD 9 X 7 Tamanho OCXO Para Switch Digital de Sintetizador
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SMD 9*7 OCXO
Price: 1,499.05 USD
Availability: InStock

Nome da marca:	SJK
Número do modelo:	SMD 9*7 OCXO
MOQ:	1000 pcs
Preço:	Negotiate
Detalhes da embalagem:	1000pcs /reel
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

SGS, RoHS, REACH

Ponto:

SMD da série 1X 9*7 OCXO

Frequência:

10 MHz a 50 MHz

Tamanho da embalagem:

9.7*7.5*4.1 mm

Tensão de alimentação:

3.3V /5V

Tipo de saída:

HCMOS / onda senoidal cortada

Produto verde:

Compatível com a RoHS, livre de Pb

Habilidade da fonte:

PCes 30K pelo mês

Destacar:

Oscilador ocxo de 4 pads

oscilador ocxo SMD 9 x 7

Interruptor de ruído de fase ultra baixa ocxo

Descrição do produto

Alta estabilidade Pacote SMD miniatura de 4 pacotes OCXO 1X Série SMD 9 * 7 Tamanho OCXO para Switch Digital de sintetizador

Características:

Dimensões 9,7 × 7,5 × 4,1 mm, pacote SMD em miniatura de 4 pads
3.3V, 5V de tensão de alimentação
Estrato 3
Tipo de saída: onda senoidal cortada /HCMOS
Faixa de alta frequência: 10MHz~50MHz
Estabilidade ±20ppb acima de -40°C~+85°C
Disponível controlo de tensão (Ajustamento eletrónico de frequência)
Aplicação para células pequenas, teste e instrumentação, sintetizador, interruptor digital, dispositivo de telecomunicações portátil, etc.
Compatível com a RoHS / livre de Pb

Especificações eletrónicas:

Ponto		SMD da série 1X 9*7 OCXO
Forma de onda de saída		HCMOS		Onda senoidal cortada
Faixa de frequência		10 MHz a 50 MHz		10 MHz a 50 MHz
Tensão de alimentação		3.3V	5V	3.3V	5V
Tolerância de calibração inicial		± 500 ppm (máximo)		± 500 ppb (máximo)
		Vcon=+1,65V	Vcon=+2,5V	Vcon=+1,65V	Vcon=+2,5V
Tipo de corte de cristal utilizado		Cristais de corte IT
Estabilidade de frequência	versus Temperatura	± 10 ppm (máximo) acima de -30°C a +70°C
		±20 ppb (máximo) acima de -40°C a +85°C
	Versus Tensão de alimentação	± 10 ppm no máximo (Vcc±5%)
	vs Tempo de aquecimento	5 minutos, no máximo. Dentro de ±0,1 ppm da sua frequência de referência
	versus Envelhecimento	± 3,0 ppm/máximo após 30 dias; ± 600 ppm/máximo no primeiro ano; ± 3 ppm/máximo durante 10 anos.
	Versus refluxo	± 1,0 ppm no máximo, 1 refluxo e medido 24 horas depois.
Controle de tensão ligado Pin 1 (EFC)	Faixa de ajuste de frequência	± 5 ppm min.
	Faixa de tensão de controlo	+1,65V±1,65V		+2,5V±2,5V
	Função de transferência	Positivo: o aumento da tensão de controlo aumenta a frequência de saída.
	Impedância de entrada	100 KΩ min.
	Linearidade EFC	± 10% no máximo.
Potência	Dissipação de energia (@25°C)	0.4 W de potência máxima em estado estacionário; 350 mA de potência máxima em estado de ligação
Produção	Lógico de saída elevado (V)_{Oh, meu Deus.})	+2,4 V min.	+4,5 V min.	-	-
	Lógico de saída baixo (V)_OL)	+0,4 V máximo.	+0,5V no máximo.	-	-
	Ciclo de trabalho	45 a 55%		-
	Carga	15 pF		10KΩ//10pF ± 10%
	Nível de tensão de saída (de pico a pico)	-	-	00,8 Vp-p min.
	Tempo de subida / tempo de queda	7nS max. (20% a 80% da forma de onda)
	Deslocamento de ruído de fase [20MHz] (tipo)	10 Hz	100 Hz	1KHz	10 kHz
		-98 dBc	-126 dBc	-145 dBc	-152 dBc
Temperatura de funcionamento		-20~+70°C, -40~+85°C, ou especificar
Temperatura de armazenamento		-55°C a +125°C
Tamanho da embalagem (LWH)		9.77.54.1 mm
Unidade de embalagem		1000pcs/Rolha

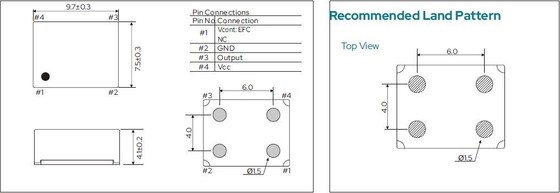

Dimensões:

Alta Estabilidade Pacote SMD Miniatura de 4 Pads OCXO 1X Série SMD 9 X 7 Tamanho OCXO Para Switch Digital de Sintetizador 0
