SJK-6A07289MCZ222ZA6 Resonador de Cristal de Quartzo 7.289MHz

MOQ:	1000 pcs
Preço:	negotiable
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Documento:

6A-49U.pdf

Pacote:

49U

Frequência:

7.289MHz

CL:

30 pF

Tolerância de frequência a 25°C:

± 20 ppm

Temperatura de funcionamento:

-20~+70℃

Estabilidade de frequência:

± 20 ppm

Quantidade de ordem mínima:

1000 pcs

Preço:

negotiable

Atividades:

Esgotado

Método de transporte:

Expresso

Descrição:

HC-49U Unidades cristalinas com 7,289MHz 30pF ±20ppm -20~+70°C ±20ppm

Termos de pagamento:

T/T

Destacar:

ressonador de cristal de quartzo 7

289MHz

ressonador de cristal de quartzo de 150 MHz

Descrição do produto

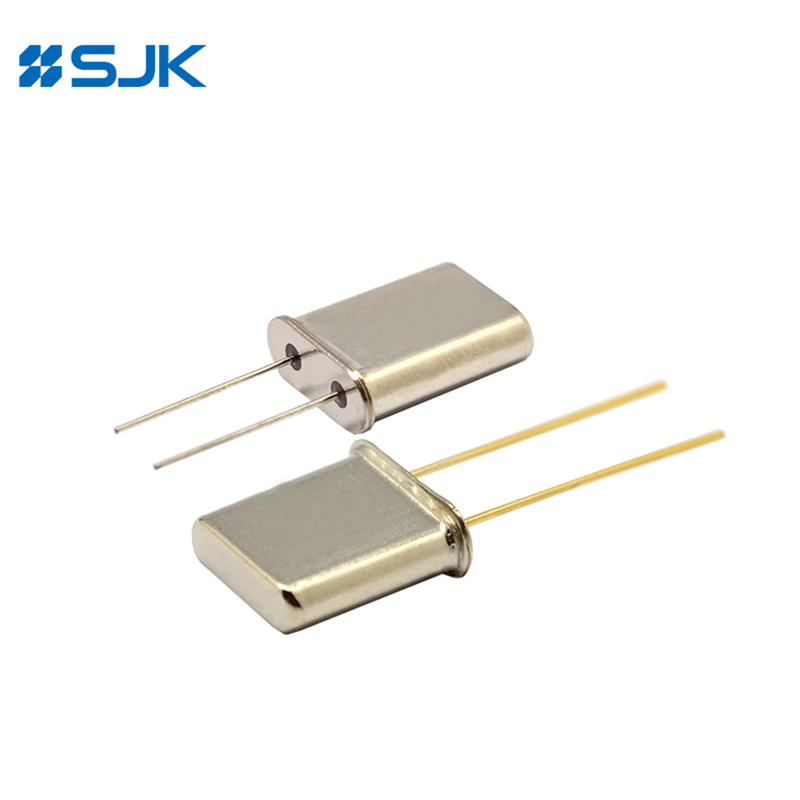

Unidades de cristal HC-49U com 7,289MHz 30pF ±20ppm -20~+70°C ±20ppm

6A Cristal

HC-49U, cristal soldado.
A embalagem metálica hermética garante uma elevada fiabilidade.
Pacote de gravação para carga automática.

Especificações

Tipo	6A Cristal através de um buraco
Faixa de frequência	1 a 150 MHz
Tolerância de frequência (a 25°C)	± 20 ppm, ou especificar
Estabilidade de frequência sobre a temperatura de funcionamento	± 20 ppm, ou especificar
Intervalo de temperatura de funcionamento	-20°C a +70°C, ou especificar
Intervalo de temperatura de armazenamento	-55°C a +125°C
Capacidade de carga	16pF, 20pF, 30pF, 32pF, ou especificar
Nível de accionamento	1 ~ 500 μw (100 μW tipicamente)
Capacidade de derivação (C0)	7pF Max.
Envelhecimento (a 25°C)	± 3 ppm/ano Max.
Unidade de embalagem	100 peças.

Resistência de série equivalente (ESR)

Fundamental		Terceiro Overtone		5o Overtone
1 ~ 3,0 MHz	350Ω no máximo.	20 a 25 MHz	50Ω no máximo.	70~100 MHz	60Ω Max.
3 a 3,5 MHz	150Ω no máximo.	25 a 30 MHz	40Ω Max.	100~125 MHz	60Ω Max.
3.5~4.0MHz	90Ω Max.	30 a 75 MHz	40Ω Max.	125 ~ 150 MHz	60Ω Max.
4 ~ 7,0 MHz	60Ω Max.	75~100 MHz	60Ω Max.
7~15,0 MHz	35Ω Max.
15 a 30 MHz	25Ω no máximo.

SJK-6A07289MCZ222ZA6 Resonador de Cristal de Quartzo 7.289MHz 0

Tags:

ressonador de cristal de quartzo 7

289MHz

ressonador de cristal de quartzo de 150 MHz

PRODUTOS CONEXOS

vídeo

Unidade de cristal de vidro de alta precisão da série 6I SMD5032 8MHz a 54MHz Para PC PDA DSC Cartão de interface USB

Obtenha o melhor preço

vídeo

6P Série M49SMD Unidade de cristal 7 X 4 mm Tamanho 6.7458MHz a 50MHz Para dispositivos industriais

Obtenha o melhor preço

vídeo

UM-1 Resonador de cristal de suporte de baixa frequência Tipo de mergulho

Obtenha o melhor preço

vídeo

Unidade de cristal SMD1210 de perfil baixo para faixa de alta frequência de 26 MHz a 96 MHz para dispositivo de sistema de comunicação sem fio

Obtenha o melhor preço

vídeo

7F série SMD2016 unidade de cristal 16MHz a 96MHz para melhor desempenho

Obtenha o melhor preço

vídeo

Unidade de cristal SMD1612 Ultra Miniatura da série 7Y 24MHz - 80MHz para dispositivos de comunicação

Obtenha o melhor preço

vídeo

7E série SMD2520 unidade de cristal 12MHz a 96MHz Alta precisão para comunicações sem fio

Obtenha o melhor preço

vídeo

Miniatura e leve série 7U SMD3225 Unidade de cristal de costura Estabilidade de alta frequência para aplicações de alta frequência

Obtenha o melhor preço

Resonador de cristal

Série 6A, unidade de cristal HC-49/U

Série 6B, unidade HC-49S/SS Crystal

Série 6C, unidade de cristal HC-49SMD/49SSMD

Unidade de cristal HC-M49SMD da série 6P

Série 6D, unidade de cristal UM-1

Série 6Z, unidade cristalina de tipo cilindro

Série 7S, SMD 1210 Seam Crystal Unit

Série 7Y, SMD 1612 Seam Crystal Unit

Série 7F, SMD 2016 Seam Crystal Unit

Série 7E, SMD 2520 Seam Crystal Unit

Série 7U, SMD 3225 Seam Crystal Unit

Série 7I, SMD 5032 Seam Crystal Unit

Série 6G, SMD 6035 Seam Crystal Unit

Série 6F, unidade de cristal de costura SMD 7050

Série 7Z, unidade SMD 2520 de cristal de vidro

Série 7V, unidade de cristal de vidro SMD 3225

Série 6I, SMD 5032 Unidade de cristal de vidro

SMD 6035 Unidade de cristal de vidro

32.768KHz de cristais de diapasão

Série 7K, SMD 1610 Tuning Fork Crystal

Série 7R, SMD 2012 Tuning Fork Crystal

Série 7L, SMD 3215 Tuning Fork Crystal

Série 7M, SMD 7015 Tuning Fork Crystal

Série 6LC, SMD 8038 Tuning Fork Crystal

Série 6LB, SMD 206B Tuning Fork Crystal

Série 6K6, através de um buraco 2 * 6mm Tuning Fork Crystal

Série 6K8, através de um buraco 3 * 8mm Tuning Fork Crystal

Oscilador de cristal

Oscilador de cristal SMD 1612 da série 8N

Oscilador de cristal da série 1N, SMD 2016

Série 2N, oscilador de cristal SMD 2520

Oscilador de cristal SMD 3225 da série 3N

Oscilador de cristal SMD 5032 da série 7N

Série 6N, oscilador de cristal SMD 7050

Oscilador de cristal SMD 1490 da série 9N

Série 6MF, oscilador de cristal de tamanho completo através de um buraco

Série 6MH, oscilador de cristal de tamanho médio através de um buraco

Oscilador diferencial

Oscilador de saída da série 3J, SMD 3225 LVPECL

Oscilador de saída LVDS da série 3D, SMD 3225

Oscilador de saída SMD 3225 HCSL da série 3H

Oscilador de saída da série 5J, SMD 5032 LVPECL

Oscilador de saída SMD 5032 da série 5D

Oscilador de saída SMD 5032 HCSL da série 5H

Oscilador de saída da série 7J, SMD 7050 LVPECL

Oscilador de saída LVDS SMD 7050 da série 7B

Oscilador de saída SMD 7050 HCSL da série 7H

Oscilador de saída da série 9J, SMD 1490 LVPECL

Oscilador de saída LVDS da série 9D, SMD 1490

OCXO

Série 1X, SMD 9*7 Tamanho OCXO

Série 9X, SMD 14*9*5 Tamanho OCXO

Série 5X, SMD 25*22*11 Tamanho OCXO

Série 2X, OCXO através do buraco

Série 3X, através do buraco 20*20 OCXO

Série 9M, através de um buraco 25*25*12 OCXO

Série 6X, através de um buraco 36*27*12 Tamanho OCXO

TCXO/VC-TCXO

Série 7X, SMD 2016 TCXO / VC-TCXO

Série 7Q, SMD 2520 TCXO / VC-TCXO Clipped Sine Wave

Série 7T, SMD 3225 TCXO / VC-TCXO CMOS

Série 5T, SMD 5032 TCXO / VC-TCXO

Série 8T, SMD 7050 TCXO / VC-TCXO

Série 9T, SMD 1490 TCXO / VC-TCXO

Série 6T, TCXO/VC-TCXO através de um buraco

Série 1T SMD 1612 TCXO/VC-TCXO

Série 8W SMD 3225 TCXO /VC-TCXO

Série 7W SMD 2520 TCXO /VC-TCXO (CMOS)

VCXO

Série 3S, SMD 3225 CMOS Output VCXO

Série 3P, SMD 3225 LVPECL Saída VCXO

Série 5S, SMD 5032 CMOS Output VCXO

Série 5P, SMD 5032 LVPECL Saída VCXO

Série 5V, SMD 5032 Saída LVDS VCXO

Série 6S, SMD 7050 CMOS Output VCXO

Série 7P, SMD 7050 LVPECL Saída VCXO

Série 6V, SMD 7050 LVDS Saída VCXO

Série 9S, SMD 1490 CMOS Output VCXO

Série 9P, SMD 1490 LVPECL Saída VCXO

Série 9X, SMD 1495 Tamanho OCXO

Série 5X, SMD 252211 Tamanho OCXO

Série 9M, através de um buraco 252512 OCXO

Série 6X, através de um buraco 362712 Tamanho OCXO
