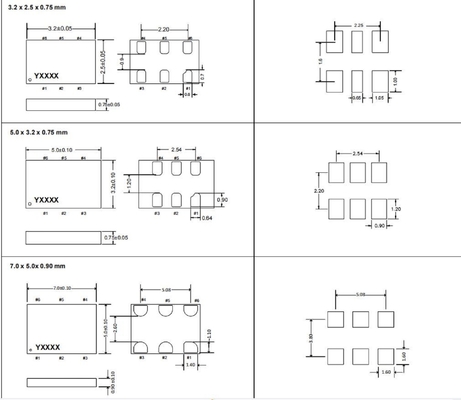

Dimensões [mm]

SiT9366 Ext Industrial Temp MEMS Oscilador 2,25V a 3,63V 0

SiT9366 Ext Industrial Temp MEMS Oscilador 2,25V a 3,63V 1

Produtos

- Lista de ressonadores de cristal.
- Lista de osciladores de cristal
- Lista de filtros de cristal
- Lista de dispositivos cerâmicos
- Lista de aparelhos SAW
- Lista de osciladores MEMS

Técnico

- Ensaios de fiabilidade
- Informações sobre produtos ecológicos
- fita e bobina
- Certificados
- Gráfico de fluxo
- Política da Qualidade

Qualidade

Sobre o SJK.

- Perfil da empresa
- História e Honras
- SJK Life.

SiT9366 Ext Industrial Temp MEMS Oscilador 2,25V a 3,63V 2 +86-755-88352869

SiT9366 Ext Industrial Temp MEMS Oscilador 2,25V a 3,63V 3 sjk@q-crystal.com

OnLin

Skype

Tags:

Oscilador MEMS de 2

25 V

Oscilador MEMS 3.63V

PRODUTOS CONEXOS

vídeo

SMD 3225 Low-Jitter MEMS HCSL Oscilador Diferencial Suporte 1-220MHz 2.25-3.63V

Obtenha o melhor preço

vídeo

SMD 5032 Low-Jitter MEMS HCSL Oscilador Diferencial Com 6 Pads Suporte 1-220MHz 2.25-3.63V

Obtenha o melhor preço

vídeo

SMD 7050 MEMS HCSL Oscilador Diferencial de Baixo Jitter com 6 Pads Suporte 1-220MHz 2.25-3.63V

Obtenha o melhor preço

vídeo

SMD 7050 Oscilador diferencial LVDSL MEMS programável com 6 Pads Suporte 1-220MHz 2.25-3.63V

Obtenha o melhor preço

vídeo

SMD 7050 MEMS programável LVPECL Oscilador com 6 Pads Suporte 1-220MHz 2.25-3.63V

Obtenha o melhor preço

vídeo

SMD 5032 Oscilador diferencial LVDSL MEMS programável com 6Pads Suporte 1-220MHz 2.25-3.63V

Obtenha o melhor preço

vídeo

SMD 5032 MEMS programável LVPECL Oscilador com 6 Pads Suporte 1-220MHz

Obtenha o melhor preço

vídeo

SMD 3225 Tamanho MEMS LVPECL oscilador diferencial programável com 6Pads Suporte 1-220MHz 2.25-3.63V

Obtenha o melhor preço

Detalhes dos produtos

Casa > produtos >

Oscilador diferencial MEMS

SiT9366 Ext Industrial Temp MEMS Oscilador 2,25V a 3,63V

Todas as categorias

Resonador de cristal

Série 6A, unidade de cristal HC-49/U

Série 6B, unidade HC-49S/SS Crystal

Série 6C, unidade de cristal HC-49SMD/49SSMD

Unidade de cristal HC-M49SMD da série 6P

Série 6D, unidade de cristal UM-1

Série 6Z, unidade cristalina de tipo cilindro

Série 7S, SMD 1210 Seam Crystal Unit

Série 7Y, SMD 1612 Seam Crystal Unit

Série 7F, SMD 2016 Seam Crystal Unit

Série 7E, SMD 2520 Seam Crystal Unit

Série 7U, SMD 3225 Seam Crystal Unit

Série 7I, SMD 5032 Seam Crystal Unit

Série 6G, SMD 6035 Seam Crystal Unit

Série 6F, unidade de cristal de costura SMD 7050

Série 7Z, unidade SMD 2520 de cristal de vidro

Série 7V, unidade de cristal de vidro SMD 3225

Série 6I, SMD 5032 Unidade de cristal de vidro

SMD 6035 Unidade de cristal de vidro

32.768KHz de cristais de diapasão

Série 7K, SMD 1610 Tuning Fork Crystal

Série 7R, SMD 2012 Tuning Fork Crystal

Série 7L, SMD 3215 Tuning Fork Crystal

Série 7M, SMD 7015 Tuning Fork Crystal

Série 6LC, SMD 8038 Tuning Fork Crystal

Série 6LB, SMD 206B Tuning Fork Crystal

Série 6K6, através de um buraco 2 * 6mm Tuning Fork Crystal

Série 6K8, através de um buraco 3 * 8mm Tuning Fork Crystal

Oscilador de cristal

Oscilador de cristal SMD 1612 da série 8N

Oscilador de cristal da série 1N, SMD 2016

Série 2N, oscilador de cristal SMD 2520

Oscilador de cristal SMD 3225 da série 3N

Oscilador de cristal SMD 5032 da série 7N

Série 6N, oscilador de cristal SMD 7050

Oscilador de cristal SMD 1490 da série 9N

Série 6MF, oscilador de cristal de tamanho completo através de um buraco

Série 6MH, oscilador de cristal de tamanho médio através de um buraco

Oscilador diferencial

Oscilador de saída da série 3J, SMD 3225 LVPECL

Oscilador de saída LVDS da série 3D, SMD 3225

Oscilador de saída SMD 3225 HCSL da série 3H

Oscilador de saída da série 5J, SMD 5032 LVPECL

Oscilador de saída SMD 5032 da série 5D

Oscilador de saída SMD 5032 HCSL da série 5H

Oscilador de saída da série 7J, SMD 7050 LVPECL

Oscilador de saída LVDS SMD 7050 da série 7B

Oscilador de saída SMD 7050 HCSL da série 7H

Oscilador de saída da série 9J, SMD 1490 LVPECL

Oscilador de saída LVDS da série 9D, SMD 1490

OCXO

Série 1X, SMD 9*7 Tamanho OCXO

Série 9X, SMD 1495 Tamanho OCXO

Série 5X, SMD 252211 Tamanho OCXO

Série 2X, OCXO através do buraco

Série 3X, através do buraco 20*20 OCXO

Série 9M, através de um buraco 252512 OCXO

Série 6X, através de um buraco 362712 Tamanho OCXO

TCXO/VC-TCXO

Série 7X, SMD 2016 TCXO / VC-TCXO

Série 7Q, SMD 2520 TCXO / VC-TCXO Clipped Sine Wave

Série 7T, SMD 3225 TCXO / VC-TCXO CMOS

Série 5T, SMD 5032 TCXO / VC-TCXO

Série 8T, SMD 7050 TCXO / VC-TCXO

Série 9T, SMD 1490 TCXO / VC-TCXO

Série 6T, TCXO/VC-TCXO através de um buraco

Série 1T SMD 1612 TCXO/VC-TCXO

Série 8W SMD 3225 TCXO /VC-TCXO

Série 7W SMD 2520 TCXO /VC-TCXO (CMOS)

VCXO

Série 3S, SMD 3225 CMOS Output VCXO

Série 3P, SMD 3225 LVPECL Saída VCXO

Série 5S, SMD 5032 CMOS Output VCXO

Série 5P, SMD 5032 LVPECL Saída VCXO

Série 5V, SMD 5032 Saída LVDS VCXO

Série 6S, SMD 7050 CMOS Output VCXO

Série 7P, SMD 7050 LVPECL Saída VCXO

Série 6V, SMD 7050 LVDS Saída VCXO

Série 9S, SMD 1490 CMOS Output VCXO

Série 9P, SMD 1490 LVPECL Saída VCXO

Série 9V, SMD 1490 LVDS Saída VCXO

Série 6RF, VCXO de tamanho completo através de um buraco

Série 6RH, VCXO de meia dimensão através de um buraco

Oscilador RTC 32,768KHz

Oscilador SMD 2016 RTC da série 2E

Série 2D, oscilador SMD 2520 RTC

Oscilador SMD 3225 RTC da série 3C

Oscilador SMD 5032 RTC da série 5B

Oscilador SMD 7050 RTC da série 7A

MCF (filtro de cristal monolítico)

Filtro de cristal HC-49T

Filtro de cristal UM-1

Filtro de cristal UM-5

CF Filtro de cristal de dois polos

CF Filtro de cristal de 3 polos

Filtro de cristal CF de 4 polos

Ressonador cerâmico

Resonador cerâmico da série ZTA, DIP e SMD

Resonador cerâmico da série ZTT, DIP e SMD

Resonador cerâmico da série ZTB, DIP e SMD

Filtro cerâmico

Série LT10.7, DIP & SMD Tipo de filtro cerâmico

Filtros cerâmicos da série LT/LTS, DIP e SMD

Filtro cerâmico da série LT455...W, tipo DIP

Filtro cerâmico da série LT455...U, tipo DIP

Filtro cerâmico da série LT450...W, tipo DIP

Filtro cerâmico da série LT450...U tipo DIP

Série XT, armadilha cerâmica tipo DIP

Resonador SAW

F-11, ressonador de serra DIP (4 pinos)

D-11, ressonador de serra DIP (3 pinos)

TO-39, ressonador de serra DIP (3 pinos)

Resonador de serra SMD 3225 da série 6AW

Resonador HC-49SMD SAW

Resonador SMD QCC4A SAW (5.0*3.5)

Resonador SMD DCC6C SAW (3*3)

Resonador SMD DCC6 SAW (3.8*3.8)

Resonador SMD QCC8C SAW (5.0*5.0)

Resonador SMD 2016 SAW ((2) Pin)

Resonador SMD 1814 SAW

Resonador SMD 6026 SAW

Filtro de ver

Série 5AW, SMD 2520 SAW Filter

TO-39, DIP SAW Filter (3 pinos)

Filtro SAW SMD DCC6C (3*3)

SMD DCC6 SAW Filtro (3.8*3.8)

SMD QCC8B Filtro SAW (3.8*3.8)

SMD QCC8C Filtro SAW (5.0*5.0)

Filtro SMD QCC8D SAW (3*3)

QCC12 Filtro SAW ((13.3*6.5)

Oscilador MEMS de baixa potência

Oscilador MEMS SJK8008-2016

SJK8008-2520 Oscilador MEMS

SJK8008-3225 Oscilador MEMS

SJK8008-5032 Oscilador MEMS

Oscilador MEMS SJK8008-7050

Oscilador MEMS SJK8009-2016

SJK8009-2520 Oscilador MEMS

SJK8009-3225 Oscilador MEMS

SJK8009-5032 Oscilador MEMS

Oscilador MEMS SJK8009-7050

SJK8208-5032 Oscilador MEMS

SJK8209-2520 Oscilador MEMS

SJK9005-2520 Oscilador MEMS

SJK8918-Oscilador de alta temperatura (-40~+125°C)

SJK8009-115 a 137 MHz, oscilador de baixa potência

Oscilador diferencial MEMS

SJK9121-3225 MEMS LVPECL Oscilador de saída

SJK9121-3225 MEMS LVDS Oscilador de saída

SJK9365-3225 MEMS HCSL Oscilador de saída

SJK9121-5032 MEMS LVPECL Oscilador de saída

SJK9121-5032 MEMS LVDS Oscilador de saída

SJK9365-5032 MEMS HCSL Oscilador de saída

SJK9121-7050 MEMS LVPECL Oscilador de saída

SJK9121-7050 MEMS LVDS Oscilador de saída

SJK9365-7050 MEMS Oscilador de saída HCSL

SJK9366-1 a 220 MHz, diferencial de baixo jitter XO,LVDS, LVPECL e LVDS

SJK9121-1 a 220 MHz, ±10 a ±50 ppm Diferencial XO LVDS e LVPECL

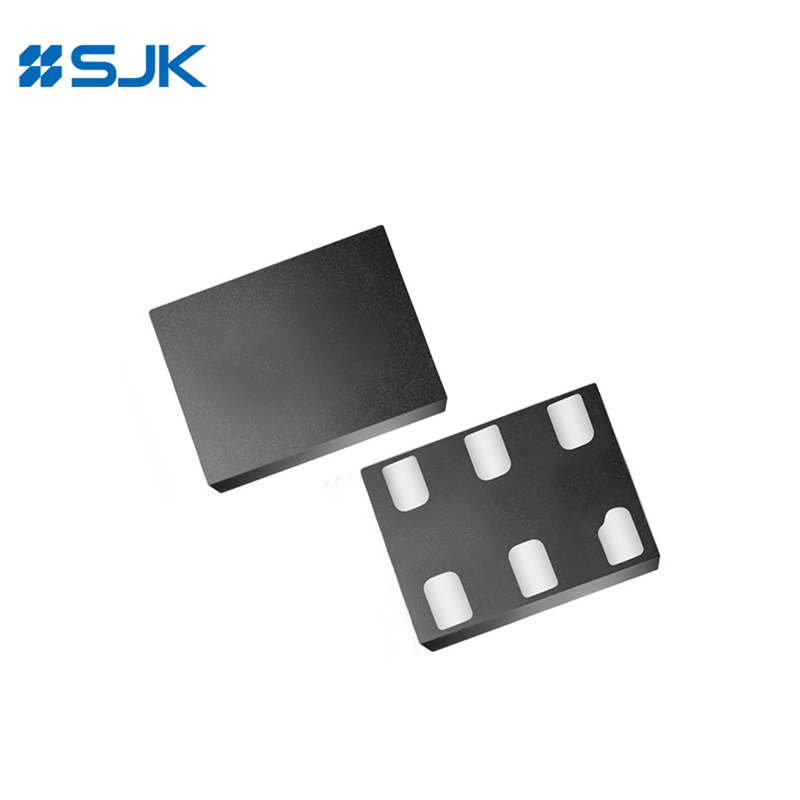

SiT9366 Ext Industrial Temp MEMS Oscilador 2,25V a 3,63V

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Modelo:

Seja possível, utilizar um sistema de transmissão automática.

Faixa de frequência:

1~220 MHz

Tensão de alimentação:

2.5V, 2.8V, 3V, 3.3V, 2.25~3.63V

Tipo de saída:

LVDS, LVPECL

Estabilidade de frequência:

U00b110ppm, u00b120ppm, u00b125ppm

Tamanho:

3.2u00d72.5, 5.0u00d73.2, 7.0u00d75.0 mm

Aplicações:

10G Ethernet, SATA, armazenamento, servidor, telecomunicações, estação base, etc.

Destacar:

Oscilador MEMS de 2

25 V

Oscilador MEMS 3.63V

Descrição do produto

Especificações e dimensões

Características

Qualquer frequência entre 1 MHz e 220 MHz com precisão até 6 casas decimais

Temperaturas variam de -40oC a 105oC

0.1ps RMS fase jitter acima de 12KHz a 20MHz

Intervalo de temperatura industrial e comercial alargado

Tipos de sinalização de saída LVDS e LVPECL

Tamanho 3,2 x 2.55,0 x 3.2, 7,0 × 5,0 mm

Instalação automática e soldadura por refluxo

Aplicações: Ethernet 10G, SONET, SATA, SAS, Telecom, Armazenamento, Servidor, etc.

Compatível com a RoHS / isento de Pb

Especificações

Tipo	SiT9366 MEMS
Tipo de saída	LVDS, LVPECL
Faixa de frequência	1~220 MHz
Tensão de alimentação	2.5V/2.8V/3V/3.3V/2.25~3.62V
Estabilidade de frequência	±10 ppm~±25 ppm, ou especificar
Temperatura de funcionamento	-40~+85°C, -40~+105°C
Voltagem de entrada elevada (VIH)	70% Vdd
Voltagem de entrada baixa (VIL)	30% Vdd
Impedância de entrada-saída	250 KΩ μ Max. (Pin1 Logic High)
Impedância de entrada-saída	2MΩ Μmin. (Pin1 Logic Low)
Tempo de arranque	Três segundos no máximo.
Tempo de retomada	3.8μsMax. - O quê?
Ciclo de trabalho	45 a 55%
Consumo atual	89mA no máximo.
Desativar a corrente de alimentação	58mA no máximo.
Tensão de saída diferencial	450 mV no máximo.
Corrente de vazamento de saída desativada	1 μA Max.
Corrente de espera	100 μA no máximo.
Mudança de magnitude da VOD	50 mV
Tensão de desvio	1.375V Max.
Mudança de magnitude do VOS	50mV no máximo.
Tempo de subida/caída	290ps no máximo.
Ativar/desactivar o tempo OE	3.8ns Max.
Jitter de período RMS	1.6 PS Max.
Jitter de período RMS (aleatório)	0.32 PS Max.
Intervalo de temperatura de armazenamento	-60~+150°C
Unidade de embalagem	3225: 3000pcs/rolo 5032 / 7050: 1000pcs/reel

Dimensões [mm]

SiT9366 Ext Industrial Temp MEMS Oscilador 2,25V a 3,63V 0

SiT9366 Ext Industrial Temp MEMS Oscilador 2,25V a 3,63V 1

Produtos

- Lista de ressonadores de cristal.
- Lista de osciladores de cristal
- Lista de filtros de cristal
- Lista de dispositivos cerâmicos
- Lista de aparelhos SAW
- Lista de osciladores MEMS

Técnico

- Ensaios de fiabilidade
- Informações sobre produtos ecológicos
- fita e bobina
- Certificados
- Gráfico de fluxo
- Política da Qualidade

Qualidade

Sobre o SJK.

- Perfil da empresa
- História e Honras
- SJK Life.

SiT9366 Ext Industrial Temp MEMS Oscilador 2,25V a 3,63V 2 +86-755-88352869

SiT9366 Ext Industrial Temp MEMS Oscilador 2,25V a 3,63V 3 sjk@q-crystal.com

OnLin

Skype

Tags:

Oscilador MEMS de 2

25 V

Oscilador MEMS 3.63V

PRODUTOS CONEXOS

vídeo

SMD 3225 Low-Jitter MEMS HCSL Oscilador Diferencial Suporte 1-220MHz 2.25-3.63V

Obtenha o melhor preço

vídeo

SMD 5032 Low-Jitter MEMS HCSL Oscilador Diferencial Com 6 Pads Suporte 1-220MHz 2.25-3.63V

Obtenha o melhor preço

vídeo

SMD 7050 MEMS HCSL Oscilador Diferencial de Baixo Jitter com 6 Pads Suporte 1-220MHz 2.25-3.63V

Obtenha o melhor preço

vídeo

SMD 7050 Oscilador diferencial LVDSL MEMS programável com 6 Pads Suporte 1-220MHz 2.25-3.63V

Obtenha o melhor preço

vídeo

SMD 7050 MEMS programável LVPECL Oscilador com 6 Pads Suporte 1-220MHz 2.25-3.63V

Obtenha o melhor preço

vídeo

SMD 5032 Oscilador diferencial LVDSL MEMS programável com 6Pads Suporte 1-220MHz 2.25-3.63V

Obtenha o melhor preço

vídeo

SMD 5032 MEMS programável LVPECL Oscilador com 6 Pads Suporte 1-220MHz

Obtenha o melhor preço

vídeo

SMD 3225 Tamanho MEMS LVPECL oscilador diferencial programável com 6Pads Suporte 1-220MHz 2.25-3.63V

Obtenha o melhor preço

Resonador de cristal

Série 6A, unidade de cristal HC-49/U

Série 6B, unidade HC-49S/SS Crystal

Série 6C, unidade de cristal HC-49SMD/49SSMD

Unidade de cristal HC-M49SMD da série 6P

Série 6D, unidade de cristal UM-1

Série 6Z, unidade cristalina de tipo cilindro

Série 7S, SMD 1210 Seam Crystal Unit

Série 7Y, SMD 1612 Seam Crystal Unit

Série 7F, SMD 2016 Seam Crystal Unit

Série 7E, SMD 2520 Seam Crystal Unit

Série 7U, SMD 3225 Seam Crystal Unit

Série 7I, SMD 5032 Seam Crystal Unit

Série 6G, SMD 6035 Seam Crystal Unit

Série 6F, unidade de cristal de costura SMD 7050

Série 7Z, unidade SMD 2520 de cristal de vidro

Série 7V, unidade de cristal de vidro SMD 3225

Série 6I, SMD 5032 Unidade de cristal de vidro

SMD 6035 Unidade de cristal de vidro

32.768KHz de cristais de diapasão

Série 7K, SMD 1610 Tuning Fork Crystal

Série 7R, SMD 2012 Tuning Fork Crystal

Série 7L, SMD 3215 Tuning Fork Crystal

Série 7M, SMD 7015 Tuning Fork Crystal

Série 6LC, SMD 8038 Tuning Fork Crystal

Série 6LB, SMD 206B Tuning Fork Crystal

Série 6K6, através de um buraco 2 * 6mm Tuning Fork Crystal

Série 6K8, através de um buraco 3 * 8mm Tuning Fork Crystal

Oscilador de cristal

Oscilador de cristal SMD 1612 da série 8N

Oscilador de cristal da série 1N, SMD 2016

Série 2N, oscilador de cristal SMD 2520

Oscilador de cristal SMD 3225 da série 3N

Oscilador de cristal SMD 5032 da série 7N

Série 6N, oscilador de cristal SMD 7050

Oscilador de cristal SMD 1490 da série 9N

Série 6MF, oscilador de cristal de tamanho completo através de um buraco

Série 6MH, oscilador de cristal de tamanho médio através de um buraco

Oscilador diferencial

Oscilador de saída da série 3J, SMD 3225 LVPECL

Oscilador de saída LVDS da série 3D, SMD 3225

Oscilador de saída SMD 3225 HCSL da série 3H

Oscilador de saída da série 5J, SMD 5032 LVPECL

Oscilador de saída SMD 5032 da série 5D

Oscilador de saída SMD 5032 HCSL da série 5H

Oscilador de saída da série 7J, SMD 7050 LVPECL

Oscilador de saída LVDS SMD 7050 da série 7B

Oscilador de saída SMD 7050 HCSL da série 7H

Oscilador de saída da série 9J, SMD 1490 LVPECL

Oscilador de saída LVDS da série 9D, SMD 1490

OCXO

Série 1X, SMD 9*7 Tamanho OCXO

Série 9X, SMD 14*9*5 Tamanho OCXO

Série 5X, SMD 25*22*11 Tamanho OCXO

Série 2X, OCXO através do buraco

Série 3X, através do buraco 20*20 OCXO

Série 9M, através de um buraco 25*25*12 OCXO

Série 6X, através de um buraco 36*27*12 Tamanho OCXO

TCXO/VC-TCXO

Série 7X, SMD 2016 TCXO / VC-TCXO

Série 7Q, SMD 2520 TCXO / VC-TCXO Clipped Sine Wave

Série 7T, SMD 3225 TCXO / VC-TCXO CMOS

Série 5T, SMD 5032 TCXO / VC-TCXO

Série 8T, SMD 7050 TCXO / VC-TCXO

Série 9T, SMD 1490 TCXO / VC-TCXO

Série 6T, TCXO/VC-TCXO através de um buraco

Série 1T SMD 1612 TCXO/VC-TCXO

Série 8W SMD 3225 TCXO /VC-TCXO

Série 7W SMD 2520 TCXO /VC-TCXO (CMOS)

VCXO

Série 3S, SMD 3225 CMOS Output VCXO

Série 3P, SMD 3225 LVPECL Saída VCXO

Série 5S, SMD 5032 CMOS Output VCXO

Série 5P, SMD 5032 LVPECL Saída VCXO

Série 5V, SMD 5032 Saída LVDS VCXO

Série 6S, SMD 7050 CMOS Output VCXO

Série 7P, SMD 7050 LVPECL Saída VCXO

Série 6V, SMD 7050 LVDS Saída VCXO

Série 9S, SMD 1490 CMOS Output VCXO

Série 9P, SMD 1490 LVPECL Saída VCXO

Série 9X, SMD 1495 Tamanho OCXO

Série 5X, SMD 252211 Tamanho OCXO

Série 9M, através de um buraco 252512 OCXO

Série 6X, através de um buraco 362712 Tamanho OCXO
