Name: SMD de alta frequência 2520 SAW Filter 1568MHz para componente de serra de baixa perda de amplitude
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-5AWSF1568MA6
Price: 1,499.05 USD
Availability: InStock

Nome da marca:	SJK
Número do modelo:	SJK-5AWSF1568MA6
MOQ:	1000 pcs
Preço:	negotiable
Detalhes da embalagem:	3Kpcs/Rolha
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

SGS, RoHS, REACH

Modelo:

Filtro SAW 5AW

Frequência:

1568 MHz

Perda de inserção:

2.0 dB Max.

Tamanho:

2.5*2.0*0.7mm

largura de banda 3db:

Tipo 43 MHz

Intervalo de temperatura de funcionamento:

-40°C a +85°C

Intervalo de temperatura de armazenamento:

-55~+125℃

Habilidade da fonte:

30Kpcs por mês

Destacar:

Filtro de serra personalizado SMD 2520

filtro de serra personalizado 1568MHz

Filtros de alta frequência com baixas perdas

Descrição do produto

SMD de alta frequência 2520 SAW Filtro 1568MHz Para componente de serra de baixa perda de amplitude

Características

Pacote cerâmico para tecnologia montada na superfície (SMT)

Filtro SAW de alta frequência

Tamanho da embalagem 2,5 × 2,0 × 0,65 mm

Tipo de embalagem DCC4A

Dispositivo sensível eletrostático (ESD)

Instalação automática e soldadura por refluxo

Compatível com a RoHS e livre de Pb

Especificações

Ponto		Número mínimo	Tipico	Número máximo	Unidade
Frequência do centro		15680,00 MHz ou outra alta frequência			MHz
Perda de inserção			1.4	2.0	dB
Perda de inserção	1559.08~1563.098MHz		1.6	2.5	dB
Perda de inserção	1573.42~1577.420MHz		1.7	2.5	dB
Amplitude Ripple (p-p)	1559.098~1577.42MHz		0.5	1.0	dB
Largura de banda de 3 dB		35	43		MHz
Ripple de atraso de grupo	1559.098~1577.42MHz		10	30	n
Atenuação absoluta	DC~1463.00MHz	32	38		dB
	1463.00~1493.00MHz	38	43		dB
	1493.00~1512.00MHz	35	40		dB
	1512.00~1624.00MHz	50	55		dB
	1643.00~1673.00MHz	48	53		dB
	1673.00~2000.00MHz	40	45		dB
	2000.00~1463.00MHz	25	30		dB
VSWR de entrada	1559.098~1577.42MHz		1.5:1	2.0:1
VSWR de saída	1559.098~1577.42MHz		1.5:1	2.0:1
Temperatura de funcionamento		- 40		+ 85	°C
Temperatura de armazenamento		- 55		125	°C

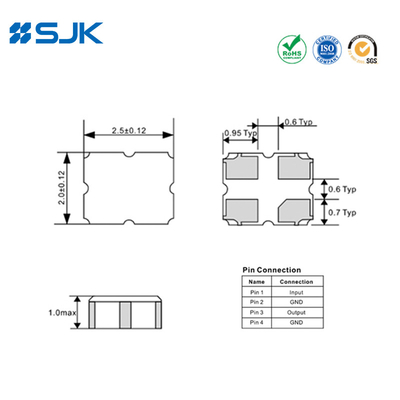

Dimensões [mm]

SMD de alta frequência 2520 SAW Filter 1568MHz para componente de serra de baixa perda de amplitude 0
