Name: CF Filtro de cristal de 4 polos 7050 45MHz Filtro de escada de cristal
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-45MQ15BA6
Price: 1,499.05 USD
Availability: InStock

Nome da marca:	SJK
Número do modelo:	SJK-45MQ15BA6
MOQ:	1000 pcs
Preço:	negotiable
Detalhes da embalagem:	1Kpcs/Rel
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

SGS, RoHS, REACH

Modelo:

Filtro SMD de quatro polos da série CF

Polão:

Frequência nominal:

210,4 MHz, 21,7 MHz, 45 MHz, etc.

Largura de banda de passagem:

±7,5 KHz min./3 dB

Perda de inserção:

2 dB no máximo.

Tamanho:

7.0*5.0*1.3mm

Aplicações:

Comunicações por rádio, telefones sem fio, comunicações sem fio, etc.

Habilidade da fonte:

70KKpcs/M

Destacar:

Filtro de escada de cristal de 45 MHz

Filtro de escada de cristal 7050

4 Cristal de filtro polar

Descrição do produto

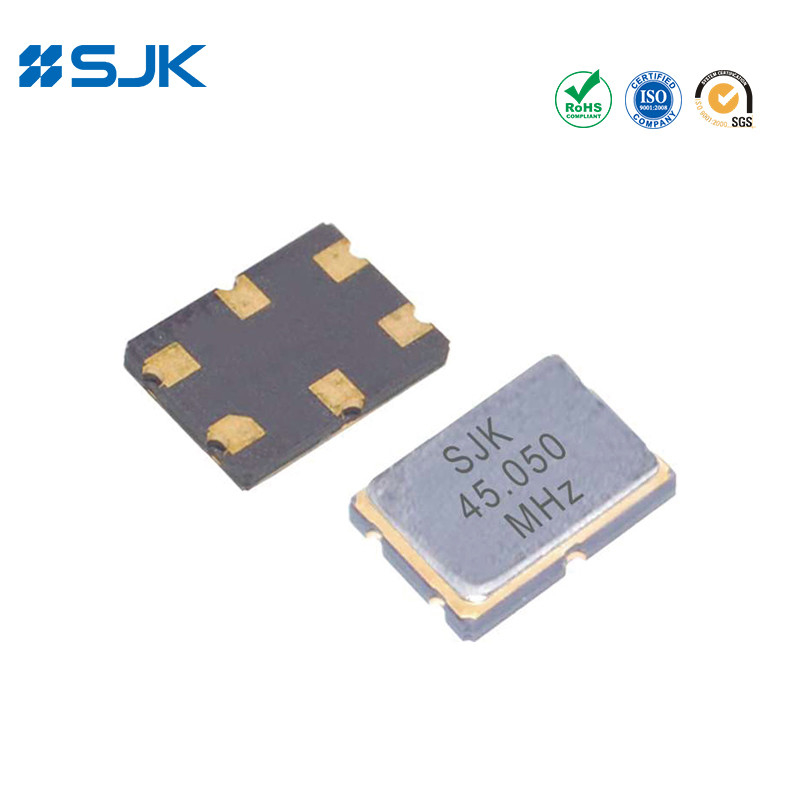

CF Filtro de Cristal de 4 Polos 7050 45MHz

Características

Filtro de cristal monolítico SMD de 7,0×5,0×1,3 mm típico, leve e em miniatura

Função de 4 pólos numa única embalagem

Excelente atenuação garantida

Excelente resistência a choques e vibrações

Instalação automática e soldadura por refluxo

Aplicações: Comunicações de rádio, Comunicações móveis, telefones sem fio, comunicações celulares, sem fio, etc.

Compatível com a RoHS / isento de Pb

Especificações

Tipo	Filtro monolítico SMD de quatro polos da série CF
Frequência nominal	380,850 MHz	45.000 MHz	490,950 MHz	51.650MHz
Polão	4	4	4	4
Ordem de Overtone	Fundamental	Fundamental	Fundamental	Fundamental
Passar largura de banda	± 3,75 KHz min./3 dB	±7,5 KHz min./3 dB	±15KHz min./3dB	± 5KHz min./3dB
Parar largura de banda	±15KHz min./35dB	±22KHz min./25dB	±25KHz min./35dB	±22KHz min./30dB
Ripple	1 dB no máximo.	1 dB no máximo.	1 dB no máximo.	1 dB no máximo.
Perda de inserção	4.0 dB no máximo.	4.0 dB no máximo.	4.0 dB no máximo.	4.0 dB no máximo.
Atenuação garantida	80 dB min.	80 dB min.	80 dB min.	80 dB min.
Terminando a impedância	560Ω//5pF	600Ω//2pF	400Ω//4,5 pF	400Ω//2,5 pF
Temperatura de funcionamento	-20°C a +70°C, ou especificar
Unidade de embalagem	1000 pcs. por bobina

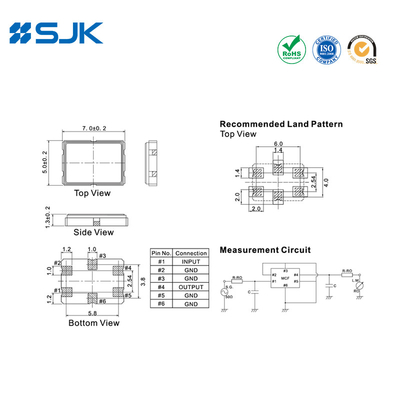

Dimensões [mm]

CF Filtro de cristal de 4 polos 7050 45MHz Filtro de escada de cristal 0

CF Filtro de cristal de 4 polos 7050 45MHz Filtro de escada de cristal 1 +86-755-88352869

CF Filtro de cristal de 4 polos 7050 45MHz Filtro de escada de cristal 2 Rita@q-crystal.com
