OCXO de tamanho completo com 20,3 x 12,7 x 11,0 mm

Nome da marca:	SJK
Número do modelo:	2x
MOQ:	1
Preço:	negotiable
Detalhes da embalagem:	1 Kpcs/saco
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Marca:

SJK

Certificação:

SGS, RoHS, REACH

Número do modelo:

Modelo:

Série 2X DIP-14 OCXO

Faixa de frequência:

5~40 MHz

Tensão de alimentação:

3.3V/5.0V

Tolerância de frequência:

u00b150 ppm

Tamanho:

20.3*12,7*11,0 mm

Aplicações:

Estação base, interruptor digital, equipamento de medição, SDH, SONET

Quantidade de ordem mínima:

Preço:

negotiable

Detalhes da embalagem:

1 Kpcs/saco

Tempo de entrega:

4 a 6 semanas

Termos de pagamento:

T/T

Destacar:

Oscilador ocxo através do buraco

Oscilador ocxo de tamanho completo

20.3 x 12.7 x 11.0 mm tipos de osciladores de alta frequência

Descrição do produto

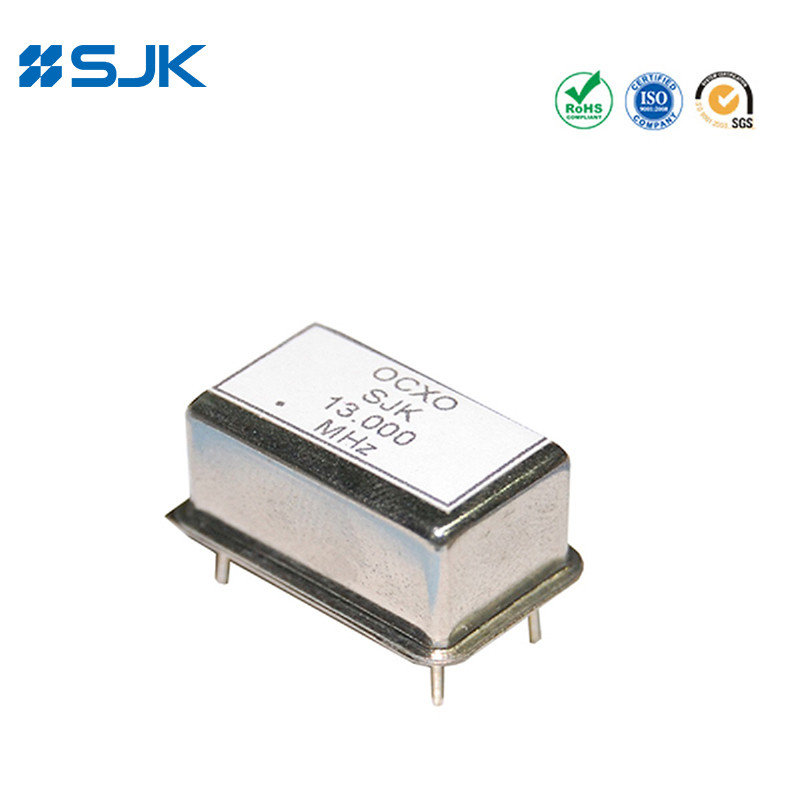

OCXO de tamanho completo através de um buraco com 20,3*12,7*11,0 mm

Características

OCXO (Oscilador de Cristal Controlado por Forno)

Tipo 20,3×12,7×11mm 14-Pin Full-size Through-hole OCXO

Faixa de frequências de 5 MHz a 40 MHz

±50ppb estabilidade de frequência acima de -40~+85°C

Estrato 3 (Geral ± 4,6 ppm, incluindo 10 anos de envelhecimento)

Aquecimento muito rápido e estabilidade precisa

Aplicações: estação base, switch digital, equipamento de teste, equipamento de medição, SDH, SONET, etc.

Compatível com a RoHS e livre de Pb

Especificações

Tipo		Série 2X DIP-14 OCXO
Tipo de saída		HCMOS
Carga de saída		15pF, ou especificar
Forma de onda de saída		Rectangular
Tensão de alimentação		3.3V/5.0V
Faixa de frequência		5~40 MHz
Temperatura de funcionamento		-20°C a +70°C, ou especificar
Estabilidade de frequência	Tolerância de frequência	± 0,1 ppm no máximo.
	Versus temperatura de funcionamento	±50 ppm~±200 ppm
	versus Tensão de alimentação	±50 ppm Max. (±5 Mudança)
	versus carga	±50 ppm Max. (±10 Mudança)
	versus Envelhecimento	±5,0 ppm/dia, ±0,5 ppm/ano, ±3,0 ppm/10 anos
Voltagem Vol (máximo) / Voh (min.)		0.1Vcc/0.9Vcc
Ciclo de trabalho		45 a 55%
Falsos		-60 dBc
Aquecimento		± 0,1 ppm (Em 2 minutos @+25, referida como 1 hora)
Consumo de energia (estado estacionário)		0.8W Max.
Faixa de ajuste de frequência		± 5,0 ppm (+1,65V±1,65V/+2,5V±2,5V)
Ruído de fase @20MHz	@10Hz	-105 dBc/Hz
	@100Hz	-130 dBc/Hz
	@ 1KHz	-140 dBc/Hz
	@10KHz	- 150 dBc/Hz
Unidade de embalagem		200 peças.

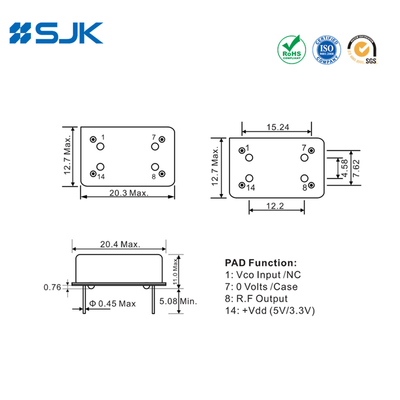

Dimensões [mm]

OCXO de tamanho completo com 20,3 x 12,7 x 11,0 mm 0

Produtos

- Lista de ressonadores de cristal.
- Lista de osciladores de cristal
- Lista de filtros de cristal
- Lista de dispositivos cerâmicos
- Lista de aparelhos SAW
- Lista de osciladores MEMS

Técnico

- Ensaios de fiabilidade
- Informações sobre produtos ecológicos
- fita e bobina
- Certificados
- Gráfico de fluxo
- Política da Qualidade

Qualidade

Sobre o SJK.

- Perfil da empresa
- História e Honras
- SJK Life.

OCXO de tamanho completo com 20,3 x 12,7 x 11,0 mm 1 +86-755-88352869

OCXO de tamanho completo com 20,3 x 12,7 x 11,0 mm 2 sjk@q-crystal.com

OnLin

Skype

Tags:

Oscilador ocxo através do buraco

Oscilador ocxo de tamanho completo

20.3 x 12.7 x 11.0 mm tipos de osciladores de alta frequência

PRODUTOS CONEXOS

vídeo

3X Série Thru-Hole 20*20 OCXO Faixa de Alta Frequência 5MHz-40MHz Alta Estabilidade 10ppb Para Telecomunicações

Obtenha o melhor preço

vídeo

Alta Estabilidade Pacote SMD Miniatura de 4 Pads OCXO 1X Série SMD 9 X 7 Tamanho OCXO Para Switch Digital de Sintetizador

Obtenha o melhor preço

vídeo

25 X 25 X 12 mm OCXO 5~100MHz 5.0V Ou 12V ±100ppb Para circuito de cronometragem de referência

Obtenha o melhor preço

vídeo

SMD 1495mm OCXO Com 6 Pads 5~40MHz 3.3V Ou 5V ±30ppb -40~+85 Para Switch Digital

Obtenha o melhor preço

vídeo

SMD 25 X 22 X 11mm Tamanho OCXO Suporte 5-40MHz 3.3V Oven Controlled Crystal Oscillator

Obtenha o melhor preço

vídeo

OCXO através de um buraco com 362712mm Tamanho 5~100MHz 5V ±5ppb LVTTL

Obtenha o melhor preço

vídeo

OCXO de tamanho completo com 20,3 x 12,7 x 11,0 mm

Obtenha o melhor preço

vídeo

Através do buraco 4 Pin 25 * 25mm OCXO Suporte 10MHz, 100Mz 5 ~ 100MHz 5.0V Ou 12V ± 100ppb Ou ± 20ppb Para Telecomunicações

Obtenha o melhor preço

Resonador de cristal

Série 6A, unidade de cristal HC-49/U

Série 6B, unidade HC-49S/SS Crystal

Série 6C, unidade de cristal HC-49SMD/49SSMD

Unidade de cristal HC-M49SMD da série 6P

Série 6D, unidade de cristal UM-1

Série 6Z, unidade cristalina de tipo cilindro

Série 7S, SMD 1210 Seam Crystal Unit

Série 7Y, SMD 1612 Seam Crystal Unit

Série 7F, SMD 2016 Seam Crystal Unit

Série 7E, SMD 2520 Seam Crystal Unit

Série 7U, SMD 3225 Seam Crystal Unit

Série 7I, SMD 5032 Seam Crystal Unit

Série 6G, SMD 6035 Seam Crystal Unit

Série 6F, unidade de cristal de costura SMD 7050

Série 7Z, unidade SMD 2520 de cristal de vidro

Série 7V, unidade de cristal de vidro SMD 3225

Série 6I, SMD 5032 Unidade de cristal de vidro

SMD 6035 Unidade de cristal de vidro

32.768KHz de cristais de diapasão

Série 7K, SMD 1610 Tuning Fork Crystal

Série 7R, SMD 2012 Tuning Fork Crystal

Série 7L, SMD 3215 Tuning Fork Crystal

Série 7M, SMD 7015 Tuning Fork Crystal

Série 6LC, SMD 8038 Tuning Fork Crystal

Série 6LB, SMD 206B Tuning Fork Crystal

Série 6K6, através de um buraco 2 * 6mm Tuning Fork Crystal

Série 6K8, através de um buraco 3 * 8mm Tuning Fork Crystal

Oscilador de cristal

Oscilador de cristal SMD 1612 da série 8N

Oscilador de cristal da série 1N, SMD 2016

Série 2N, oscilador de cristal SMD 2520

Oscilador de cristal SMD 3225 da série 3N

Oscilador de cristal SMD 5032 da série 7N

Série 6N, oscilador de cristal SMD 7050

Oscilador de cristal SMD 1490 da série 9N

Série 6MF, oscilador de cristal de tamanho completo através de um buraco

Série 6MH, oscilador de cristal de tamanho médio através de um buraco

Oscilador diferencial

Oscilador de saída da série 3J, SMD 3225 LVPECL

Oscilador de saída LVDS da série 3D, SMD 3225

Oscilador de saída SMD 3225 HCSL da série 3H

Oscilador de saída da série 5J, SMD 5032 LVPECL

Oscilador de saída SMD 5032 da série 5D

Oscilador de saída SMD 5032 HCSL da série 5H

Oscilador de saída da série 7J, SMD 7050 LVPECL

Oscilador de saída LVDS SMD 7050 da série 7B

Oscilador de saída SMD 7050 HCSL da série 7H

Oscilador de saída da série 9J, SMD 1490 LVPECL

Oscilador de saída LVDS da série 9D, SMD 1490

OCXO

Série 1X, SMD 9*7 Tamanho OCXO

Série 9X, SMD 14*9*5 Tamanho OCXO

Série 5X, SMD 25*22*11 Tamanho OCXO

Série 2X, OCXO através do buraco

Série 3X, através do buraco 20*20 OCXO

Série 9M, através de um buraco 25*25*12 OCXO

Série 6X, através de um buraco 36*27*12 Tamanho OCXO

TCXO/VC-TCXO

Série 7X, SMD 2016 TCXO / VC-TCXO

Série 7Q, SMD 2520 TCXO / VC-TCXO Clipped Sine Wave

Série 7T, SMD 3225 TCXO / VC-TCXO CMOS

Série 5T, SMD 5032 TCXO / VC-TCXO

Série 8T, SMD 7050 TCXO / VC-TCXO

Série 9T, SMD 1490 TCXO / VC-TCXO

Série 6T, TCXO/VC-TCXO através de um buraco

Série 1T SMD 1612 TCXO/VC-TCXO

Série 8W SMD 3225 TCXO /VC-TCXO

Série 7W SMD 2520 TCXO /VC-TCXO (CMOS)

VCXO

Série 3S, SMD 3225 CMOS Output VCXO

Série 3P, SMD 3225 LVPECL Saída VCXO

Série 5S, SMD 5032 CMOS Output VCXO

Série 5P, SMD 5032 LVPECL Saída VCXO

Série 5V, SMD 5032 Saída LVDS VCXO

Série 6S, SMD 7050 CMOS Output VCXO

Série 7P, SMD 7050 LVPECL Saída VCXO

Série 6V, SMD 7050 LVDS Saída VCXO

Série 9S, SMD 1490 CMOS Output VCXO

Série 9P, SMD 1490 LVPECL Saída VCXO

Série 9X, SMD 1495 Tamanho OCXO

Série 5X, SMD 252211 Tamanho OCXO

Série 9M, através de um buraco 252512 OCXO

Série 6X, através de um buraco 362712 Tamanho OCXO
