Name: SMD 25 X 22 X 11mm Tamanho OCXO Suporte 5-40MHz 3.3V Oven Controlled Crystal Oscillator
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-5X
Price: 1,499.05 USD
Availability: InStock

Nome da marca:	SJK
Número do modelo:	SJK-5X
MOQ:	1000 pcs
Preço:	negotiable
Detalhes da embalagem:	1 Kpcs/saco
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

SGS, RoHS, REACH

Modelo:

SMD OCXO da série 5X

Faixa de frequência:

10MHz (5~40MHz)

Tensão de alimentação:

3.3V/5.0V

Tolerância de frequência:

± 10 ppm

Tamanho:

25*22*11 mm

Aplicações:

Estação base, interruptor digital, equipamento de ensaio, etc.

Habilidade da fonte:

30Kpcs por mês

Destacar:

Oscilador ocso de 25 x 22 x 11 mm

Oscilador ocxo 10ppb

ruído de fase baixa ocxo 11 mm

Descrição do produto

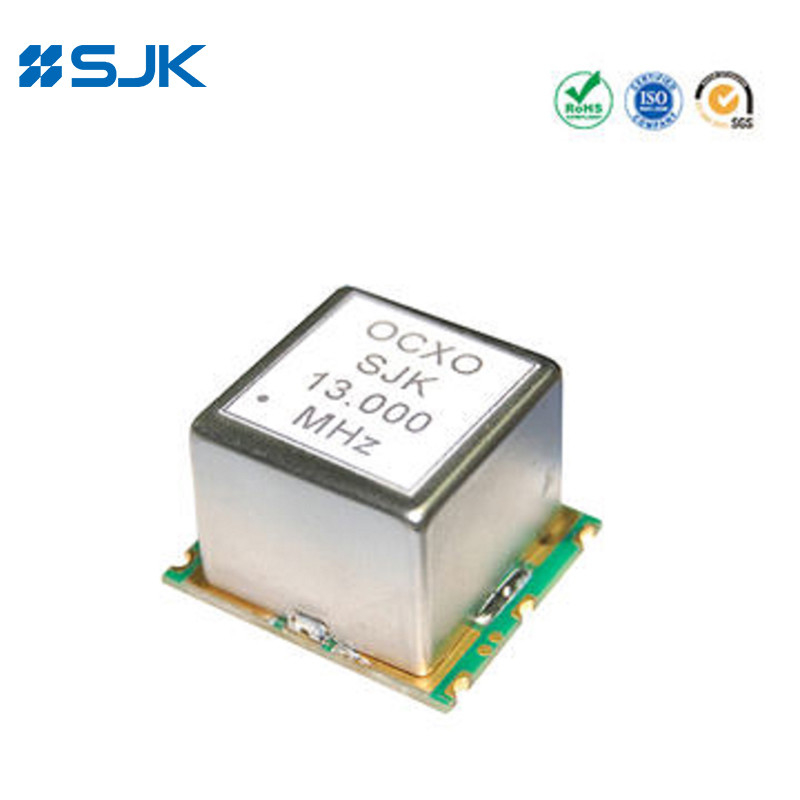

SMD 25*22*11mm tamanho OCXO Suporte 5-40MHz 3.3V Oven Controlled Crystal Oscillator

Características

OCXO (Oscilador de Cristal Controlado por Forno)

Tipo 25,4 × 22,1 × 11 mm SMD OCXO

Faixa de frequências de 5 MHz a 40 MHz

±10ppb estabilidade de frequência acima de -40~+85°C

Instalação automática e soldadura por refluxo

Aquecimento muito rápido e estabilidade precisa

Unidade de cristal SC-Cut

Aplicações: Estação base, Switch digital, Equipamento de teste, Equipamento de medição, sintetizador, etc.

Compatível com a RoHS e livre de Pb

Especificações

Tipo		SMD OCXO da série 5X
Tipo de saída		HCMOS
Carga de saída		15pF, ou especificar
Forma de onda de saída		Rectangular
Tensão de alimentação		3.3V / 5.0V
Faixa de frequência		5~40 MHz
Temperatura de funcionamento		-40°C a +85°C, ou especificar
Estabilidade de frequência	Tolerância de frequência	± 10 ppm no máximo.
	Versus temperatura de funcionamento	± 5 ppm ~ ± 20 ppm
	versus Tensão de alimentação	±0,5 ppm Max. (±5 Mudança)
	versus carga	±0,5 ppm Max. (±10 Mudança)
	versus Envelhecimento	±0,5 ppm/dia, ±50 ppm/ano, ±0,4 ppm/10 anos, Max.
Voltagem Vol (máximo) /Voh (min.)		0.1Vcc/0.9Vcc
Ciclo de trabalho		45 a 55%
Falsos		-60 dBc
Aquecimento		± 0,1 ppm (Em 5 minutos @+25, referida como 1 hora)
Consumo de energia (estado estacionário)		1.2W Max.
Faixa de ajuste de frequência		± 0,5 ppm (+1,65V±1,65V/+2,5V±2,5V)
Ruído de fase @20MHz	@10Hz	-115 dBc/Hz
	@100Hz	-130 dBc/Hz
	@ 1KHz	-140 dBc/Hz
	@10KHz	- 150 dBc/Hz
Unidade de embalagem		200 pcs. por bobina

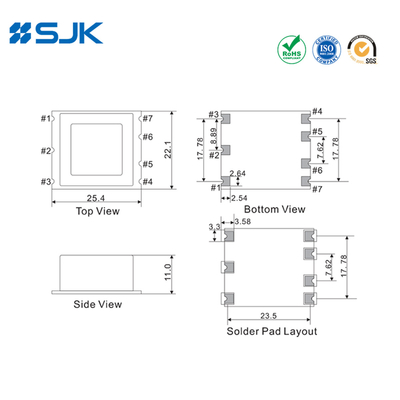

Dimensões [mm]

SMD 25 X 22 X 11mm Tamanho OCXO Suporte 5-40MHz 3.3V Oven Controlled Crystal Oscillator 0

SMD 25 X 22 X 11mm Tamanho OCXO Suporte 5-40MHz 3.3V Oven Controlled Crystal Oscillator 1 +86-755-88352869

SMD 25 X 22 X 11mm Tamanho OCXO Suporte 5-40MHz 3.3V Oven Controlled Crystal Oscillator 2 Rita@q-crystal.com

Tags:

Oscilador ocso de 25 x 22 x 11 mm

Oscilador ocxo 10ppb

ruído de fase baixa ocxo 11 mm
