Name: SMD 14*9*5mm OCXO Com 6 Pads 5~40MHz 3.3V Ou 5V ±30ppb -40~+85 Para Switch Digital
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-9X
Price: 1,499.05 USD
Availability: InStock

Nome da marca:	SJK
Número do modelo:	SJK-9X
MOQ:	100 pcs
Preço:	negotiable
Detalhes da embalagem:	1Kpcs/Rel
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

SGS, RoHS, REACH

Modelo:

SMD OCXO da série 9X

Faixa de frequência:

5~40 MHz

Tensão de alimentação:

3.3V/5.0V

Tolerância de frequência:

± 30 ppm

Tamanho:

14.3*9.3*6.5mm

Aplicações:

Estação base, interruptor digital, circuito de cronometragem de referência, etc.

Habilidade da fonte:

70KKpcs/M

Destacar:

Oscilador ocso de 14 x 9 x 5 mm

oscilador ocxo 3.3V

Oscilador SMD de 5 V

Descrição do produto

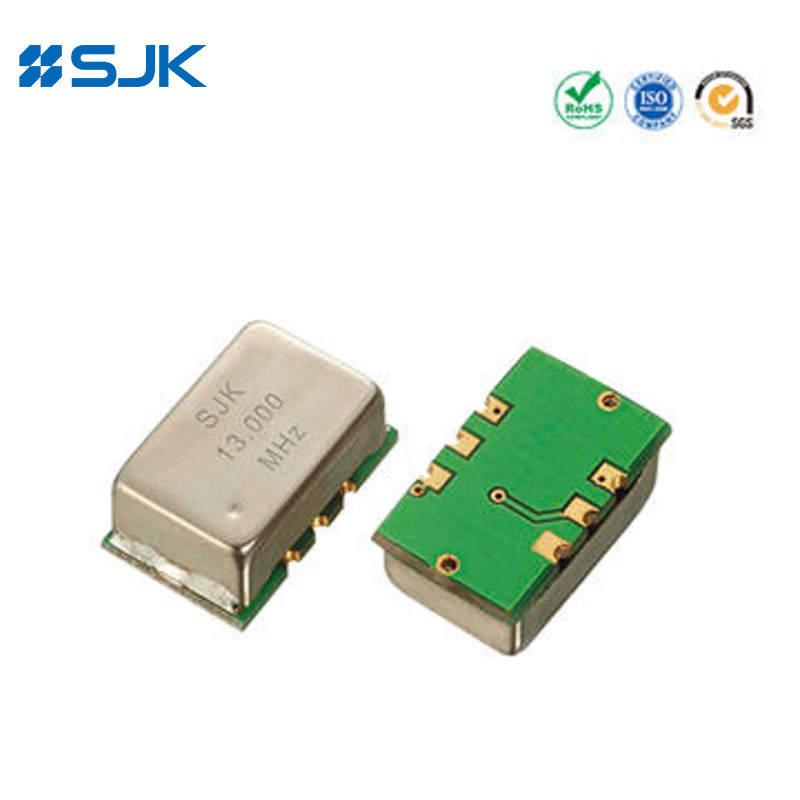

SMD 14*9*5mm OCXO Com 6 Pads 5~40MHz 3.3V Ou 5V ±30ppb -40~+85 para Switch Digital

Características

OCXO (Oscilador de Cristal Controlado por Forno)

O SMD OCXO típico de 14,3×9,3×6,5 mm

Faixa de frequências de 5 MHz a 40 MHz

Estabilidade de frequência ±30ppb acima de -40~+85°C

Estrato 3 (Geral ± 4,6 ppm, incluindo 20 anos de envelhecimento)

Instalação automática e soldadura por refluxo

Aquecimento muito rápido e estabilidade precisa

Unidade de cristal SC-Cut

Aplicações: Estação Base, Interruptor Digital, Circuito de Tempo de Referência, Equipamento de Medição, Sintetizador, etc.

Compatível com a RoHS e livre de Pb

Especificações

Tipo		SMD OCXO da série 9X
Tipo de saída		HCMOS
Carga de saída		15pF, ou especificar
Forma de onda de saída		Rectangular
Tensão de alimentação		3.3V / 5.0V
Faixa de frequência		5~40 MHz
Temperatura de funcionamento		-40°C a +85°C, ou especificar
Estabilidade de frequência	Tolerância de frequência	± 30 ppm no máximo.
	Versus temperatura de funcionamento	± 10 ppm ~ ± 50 ppm
	versus Tensão de alimentação	± 5 pppb Max. (± 5 Mudança)
	versus carga	± 10 ppm Max. (± 10 Mudança)
	versus Envelhecimento	±2,0 ppm/dia, ±0,4 ppm/ano, ±2,0 ppm/10 anos, máximo.
Voltagem Vol (máximo) / Voh (min.)		0.1Vcc/0.9Vcc
Ciclo de trabalho		45 a 55%
Falsos		-60 dBc
Aquecimento		± 0,1 ppm (Em 5 minutos @+25, referida como 1 hora)
Consumo de energia (estado estacionário)		0.6W Max.
Faixa de ajuste de frequência		± 5 ppm (+1,65V±1,65V/+2,5V±2,5V)
Ruído de fase @20MHz	@10Hz	-98 dBc/Hz
	@100Hz	-126 dBc/Hz
	@ 1KHz	-145 dBc/Hz
	@10KHz	-152 dBc/Hz
Unidade de embalagem		500 pcs. por bobina

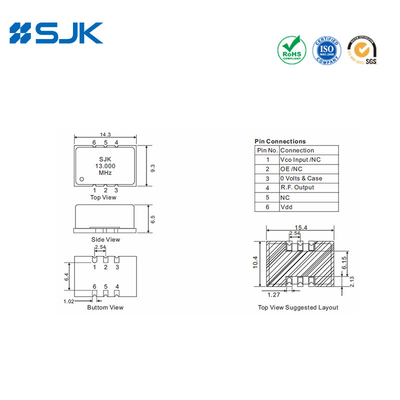

Dimensões [mm]

SMD 14*9*5mm OCXO Com 6 Pads 5~40MHz 3.3V Ou 5V ±30ppb -40~+85 Para Switch Digital 0

SMD 14*9*5mm OCXO Com 6 Pads 5~40MHz 3.3V Ou 5V ±30ppb -40~+85 Para Switch Digital 1 +86-755-88352869

SMD 14*9*5mm OCXO Com 6 Pads 5~40MHz 3.3V Ou 5V ±30ppb -40~+85 Para Switch Digital 2 Rita@q-crystal.com
