Tipo		6T DIP TCXO / VC-TCXO
Tipo de saída		Ondas sinusoidais cortadas	CMOS
Carga de saída		10KΩ//10pF	15pF, ou especificar
Faixa de frequência		10~52 MHz	1.25 ~ 52 MHz
Tensão de alimentação		2.8V / 3.3V
Corrente de abastecimento		4mA no máximo.	25mA no máximo.
Nível de saída		0.8 Vp-p Min.	0.1Vcc/0.9Vcc
Estabilidade de frequência	Tolerância	± 2,0 ppm Max. (após 2 refluxos)
	versus Temperatura	±0,5 ppm~±1,0 ppm
	Versus tensão de alimentação (Vcc±5%)	± 0,2 ppm no máximo.
	Versus Carga (carga varia ± 10%)	± 0,2 ppm no máximo.
	versus Envelhecimento	±1,0 ppm no máximo.
Intervalo de controlo automático de frequência (AFC) (VCTCXO)		± 5 ppm ~ ± 10 ppm (1,5 ± 1 V)
Tempo de início		2ms no máximo.
Temperatura de funcionamento		-40°C a +85°C, ou especificar
Ciclo de trabalho			40 a 60%
Ruído de fase @10MHz	100 kHz	-1115 dBc/Hz
	1 kHz	-135 dBc/Hz
	10 kHz	-148 dBc/Hz
Unidade de embalagem		100 peças.

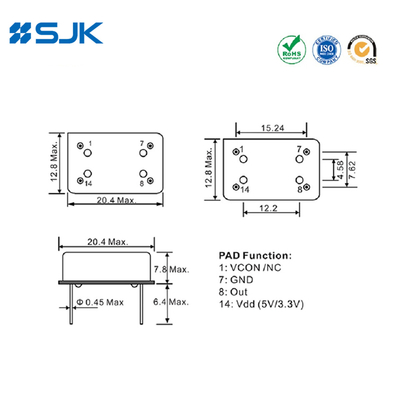

Dimensões [mm]

TCXO de 14 pines através do buraco 10-52MHz 3.3V 10pF saída de onda sinusal 0

TCXO de 14 pines através do buraco 10-52MHz 3.3V 10pF saída de onda sinusal 1 +86-755-88352869

TCXO de 14 pines através do buraco 10-52MHz 3.3V 10pF saída de onda sinusal 2 Rita@q-crystal.com
