Osciladores de cristal SMD 2520 TCXO / VC-TCXO com saída de onda sinusoidal cortada

Nome da marca:	SJK
MOQ:	3000 pcs
Preço:	negotiable
Detalhes da embalagem:	3Kpcs/Rolha
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Marca:

SJK

Certificação:

SGS, RoHS, REACH

Modelo:

SMD da série 7Q TCXO / VC-TCXO

Faixa de frequência:

10~52 MHz

Tensão de alimentação:

1.8V~3.3V

Estabilidade de frequência:

±0,5 ppm~±1,0 ppm

Tamanho:

2.5*2,0*0,8 mm

Aplicações:

Telemóveis, GPS, Comunicações sem fio, IoT, etc.

Quantidade de ordem mínima:

3000 pcs

Preço:

negotiable

Detalhes da embalagem:

3Kpcs/Rolha

Tempo de entrega:

4 a 6 semanas

Termos de pagamento:

T/T

Habilidade da fonte:

70KKpcs/M

Destacar:

Oscilador SMD 2520 tco

Oscilador VC tcxo

Tcxo tolerância de cristal de 1

Descrição do produto

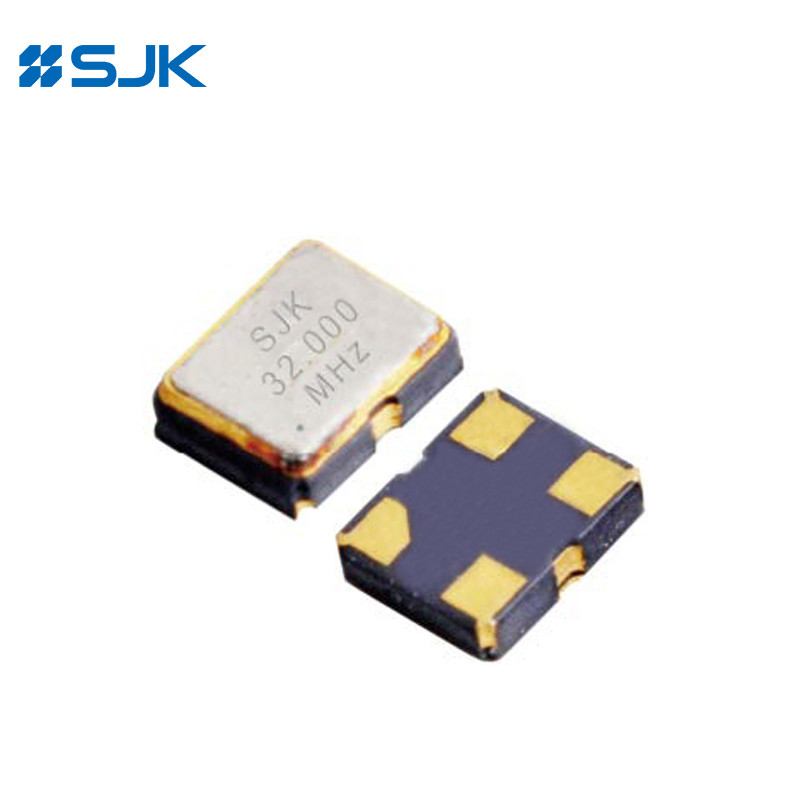

Osciladores de cristal SMD 2520 TCXO / VC-TCXO com saída de onda sinusoidal cortada

Características

Frequência de saída de 10 MHz a 52 MHz

Dimensão 2520, SMD de 0,80 mm de altura TCXO / VC-TCXO

Operações de baixa tensão e ruído de baixa fase

Estabilidade a temperatura: ± 0,5 ppm

VC-TCXO disponível

Instalação automática e soldadura por refluxo

Aplicações: telefones celulares, Wearables, IoT, GPS, WLAN e muito mais

Compatível com a RoHS e livre de Pb

Especificações

Tipo		SMD da série 7W TCXO / VC-TCXO
Tipo de saída		Sinus cortado
Carga de saída		10KΩ//10pF
Tensão de alimentação		1.8~3.3V
Faixa de frequência		10~52 MHz
Corrente de abastecimento		2mA no máximo.
Nível de saída		0.8 Vp-p Min.
Estabilidade de frequência	Tolerância	± 2 ppm Max. (Após 2 refluxos)
	versus Temperatura	± 0,5 ppm
	Versus Tensão de alimentação	± 0,2 ppm Max. (Vcc±5%)	± 0,2 ppm Max. (Vcc±5%)
	versus Carga	± 0,2 ppm Max. (carga ± 10%)
	versus Envelhecimento	± 1 ppm Max./ano
Faixa de controlo automático de frequência (AFC)		± 5 ppm ~ ± 10 ppm (1,4 ± 1 V)
Tempo de arranque		2ms no máximo.
Temperatura de funcionamento		-30°C a +85°C
Ruído de fase @ 19,2MHz	100 Hz	-115 dBc/Hz
	1 kHz	-135 dBc/Hz
	10 kHz	-148 dBc/Hz
Unidade de embalagem		3 000 pcs. por bobina

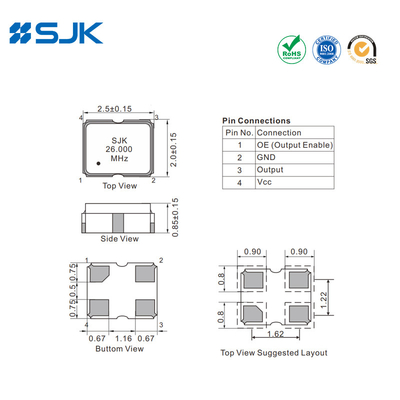

Dimensões [mm]

Osciladores de cristal SMD 2520 TCXO / VC-TCXO com saída de onda sinusoidal cortada 0

Osciladores de cristal SMD 2520 TCXO / VC-TCXO com saída de onda sinusoidal cortada 1 +86-755-88352869

Osciladores de cristal SMD 2520 TCXO / VC-TCXO com saída de onda sinusoidal cortada 2 Rita@q-crystal.com

Tags:

Oscilador SMD 2520 tco

Oscilador VC tcxo

Tcxo tolerância de cristal de 1

PRODUTOS CONEXOS

vídeo

1612 SMD TCXO Ou VC-TCXO 10~52MHz 1.8V~3.3V ±0.5ppm -40~+85°C Saída de onda sineira cortada

Obtenha o melhor preço

vídeo

3225 SMD TCXO com saída de onda sinusoidal recortada de 38,4 MHz e 3,3 V

Obtenha o melhor preço

vídeo

SMD Grande tamanho 14 X 9.0mm TCXO 5 ~ 40MHz 3.3V para estação base

Obtenha o melhor preço

vídeo

SMD 7050 TCXO com saída de onda sinusoidal cortada de 1.8-3.3V de 26.000MHz

Obtenha o melhor preço

vídeo

SMD 5032 TCXO com saída de onda sineira cortada 10 ~ 52MHz 1.8-3.3V

Obtenha o melhor preço

vídeo

SMD 3225 TCXO com saída de onda sineira cortada 32.000MHz 1.8-3.3V

Obtenha o melhor preço

vídeo

Osciladores de cristal SMD 2520 TCXO / VC-TCXO com saída de onda sinusoidal cortada

Obtenha o melhor preço

vídeo

SMD 2016 TCXO VC-TCXO Osciladores de cristal com saída de onda sineira cortada 26-52MHz para GPS

Obtenha o melhor preço

Resonador de cristal

Série 6A, unidade de cristal HC-49/U

Série 6B, unidade HC-49S/SS Crystal

Série 6C, unidade de cristal HC-49SMD/49SSMD

Unidade de cristal HC-M49SMD da série 6P

Série 6D, unidade de cristal UM-1

Série 6Z, unidade cristalina de tipo cilindro

Série 7S, SMD 1210 Seam Crystal Unit

Série 7Y, SMD 1612 Seam Crystal Unit

Série 7F, SMD 2016 Seam Crystal Unit

Série 7E, SMD 2520 Seam Crystal Unit

Série 7U, SMD 3225 Seam Crystal Unit

Série 7I, SMD 5032 Seam Crystal Unit

Série 6G, SMD 6035 Seam Crystal Unit

Série 6F, unidade de cristal de costura SMD 7050

Série 7Z, unidade SMD 2520 de cristal de vidro

Série 7V, unidade de cristal de vidro SMD 3225

Série 6I, SMD 5032 Unidade de cristal de vidro

SMD 6035 Unidade de cristal de vidro

32.768KHz de cristais de diapasão

Série 7K, SMD 1610 Tuning Fork Crystal

Série 7R, SMD 2012 Tuning Fork Crystal

Série 7L, SMD 3215 Tuning Fork Crystal

Série 7M, SMD 7015 Tuning Fork Crystal

Série 6LC, SMD 8038 Tuning Fork Crystal

Série 6LB, SMD 206B Tuning Fork Crystal

Série 6K6, através de um buraco 2 * 6mm Tuning Fork Crystal

Série 6K8, através de um buraco 3 * 8mm Tuning Fork Crystal

Oscilador de cristal

Oscilador de cristal SMD 1612 da série 8N

Oscilador de cristal da série 1N, SMD 2016

Série 2N, oscilador de cristal SMD 2520

Oscilador de cristal SMD 3225 da série 3N

Oscilador de cristal SMD 5032 da série 7N

Série 6N, oscilador de cristal SMD 7050

Oscilador de cristal SMD 1490 da série 9N

Série 6MF, oscilador de cristal de tamanho completo através de um buraco

Série 6MH, oscilador de cristal de tamanho médio através de um buraco

Oscilador diferencial

Oscilador de saída da série 3J, SMD 3225 LVPECL

Oscilador de saída LVDS da série 3D, SMD 3225

Oscilador de saída SMD 3225 HCSL da série 3H

Oscilador de saída da série 5J, SMD 5032 LVPECL

Oscilador de saída SMD 5032 da série 5D

Oscilador de saída SMD 5032 HCSL da série 5H

Oscilador de saída da série 7J, SMD 7050 LVPECL

Oscilador de saída LVDS SMD 7050 da série 7B

Oscilador de saída SMD 7050 HCSL da série 7H

Oscilador de saída da série 9J, SMD 1490 LVPECL

Oscilador de saída LVDS da série 9D, SMD 1490

OCXO

Série 1X, SMD 9*7 Tamanho OCXO

Série 9X, SMD 14*9*5 Tamanho OCXO

Série 5X, SMD 25*22*11 Tamanho OCXO

Série 2X, OCXO através do buraco

Série 3X, através do buraco 20*20 OCXO

Série 9M, através de um buraco 25*25*12 OCXO

Série 6X, através de um buraco 36*27*12 Tamanho OCXO

TCXO/VC-TCXO

Série 7X, SMD 2016 TCXO / VC-TCXO

Série 7Q, SMD 2520 TCXO / VC-TCXO Clipped Sine Wave

Série 7T, SMD 3225 TCXO / VC-TCXO CMOS

Série 5T, SMD 5032 TCXO / VC-TCXO

Série 8T, SMD 7050 TCXO / VC-TCXO

Série 9T, SMD 1490 TCXO / VC-TCXO

Série 6T, TCXO/VC-TCXO através de um buraco

Série 1T SMD 1612 TCXO/VC-TCXO

Série 8W SMD 3225 TCXO /VC-TCXO

Série 7W SMD 2520 TCXO /VC-TCXO (CMOS)

VCXO

Série 3S, SMD 3225 CMOS Output VCXO

Série 3P, SMD 3225 LVPECL Saída VCXO

Série 5S, SMD 5032 CMOS Output VCXO

Série 5P, SMD 5032 LVPECL Saída VCXO

Série 5V, SMD 5032 Saída LVDS VCXO

Série 6S, SMD 7050 CMOS Output VCXO

Série 7P, SMD 7050 LVPECL Saída VCXO

Série 6V, SMD 7050 LVDS Saída VCXO

Série 9S, SMD 1490 CMOS Output VCXO

Série 9P, SMD 1490 LVPECL Saída VCXO

Série 9X, SMD 1495 Tamanho OCXO

Série 5X, SMD 252211 Tamanho OCXO

Série 9M, através de um buraco 252512 OCXO

Série 6X, através de um buraco 362712 Tamanho OCXO
