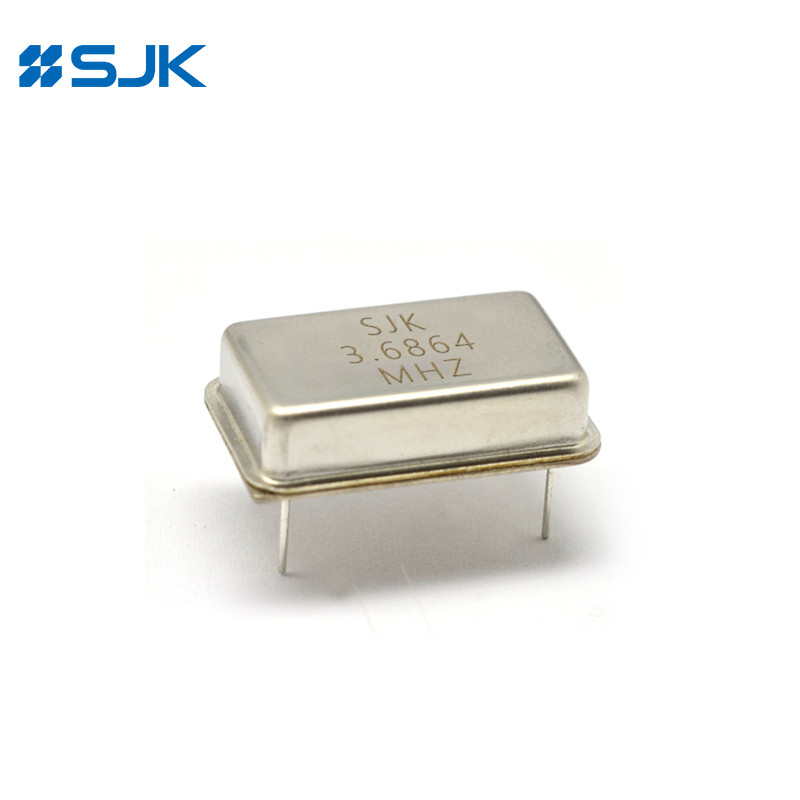

Name: VCXO de 14 pin com saída CMOS de 3,3 V ou 5 V com 20,4 * 13,1 mm
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-6RF
Price: 1,499.05 USD
Availability: InStock

Nome da marca:	SJK
Número do modelo:	SJK-6RF
MOQ:	1000 pcs
Preço:	negotiable
Detalhes da embalagem:	1 Kpcs/saco
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

SGS, RoHS, REACH

Modelo:

Série 6RF (DIP VCXO de tamanho completo)

Faixa de frequência:

1~80 MHz

Tipo de saída:

CMOS

Tensão de alimentação:

3.3V/5V

Tamanho:

21*13,1*5,3 mm

Aplicações:

Equipamento de ensaio, instrumentos eletrónicos, telecomunicações, etc.

Habilidade da fonte:

70KKpcs/M

Destacar:

Através do circuito Hole vcxo

Circuito de 14 pin vcxo

Oscilador de cristal de superfície de 5 V

Descrição do produto

VCXO de 14 pin com saída CMOS de 3,3 V ou 5 V com 20,4 * 13,1 mm

Características da série 6RF de tamanho completo 14Pin DIP VCXO

Embalagem totalmente soldada em metal

Característica de alta precisão que abrange até uma ampla gama de frequências de 1 MHz a 80 MHz

Voltagem de funcionamento 5V/3,3

Saída CMOS

Função de três estados

DIP de 14 pinos (pacote de tamanho completo)

Aplicações: Telecomunicações, Comunicações Móveis, Aviônica, Equipamento de Ensaios, Instrumentos Eletrônicos, etc.

Compatível com a RoHS / isento de Pb

Especificações elétricas da série 6RF de tamanho completo 14Pin DIP VCXO

Artigo/tipo		Série 6RF (VCXO DIP 14Pin de tamanho completo)
Pacote		Tudo de metal, hermeticamente fechado, embalagem de pele.
Tensão de alimentação		3.3V	5V
Faixa de frequência		1~80 MHz
Estabilidade de frequência		±25 ppm, ±50 ppm ou especificar
Temperatura de funcionamento		-20~+70°C, -40~+85°C, ou especificar
Temperatura de armazenamento		-55°C a +125°C
Carga		15pF, ou especificar
	Voltagem Voh	3.0V Min.	4.5V Min.
	Voltagem	0.3V Max.	0.4V Max.
	Ioh atual	-4,0 mA	-8,0 mA
	Iol atual	4.0mA	8.0mA
	Ciclo de trabalho	40 a 60%
	Tempo de subida/caída	5 segundos, no máximo.
Controle de frequência		Característica de transferência positiva
	Pulabilidade	± 50 ppm, ± 100 ppm, ± 150 ppm, ± 200 ppm Min.
	Voltagem de controlo	0.3Vdc a 3.0Vdc	0.5Vdc a 4.5Vdc
	Voltagem central	1.65Vcc	2.5Vcc
	Linearidade monótona	< ± 15%	< ± 15%
	Impedância de entrada	50K ohms Normal
Corrente de abastecimento		40mA no máximo.	60mA no máximo.
Tipo de saída		CMOS
Unidade de embalagem		100 peças.

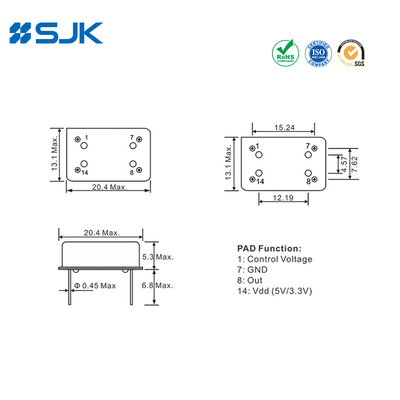

Dimensões [mm]

VCXO de 14 pin com saída CMOS de 3,3 V ou 5 V com 20,4 * 13,1 mm 0

VCXO de 14 pin com saída CMOS de 3,3 V ou 5 V com 20,4 * 13,1 mm 1 +86-755-88352869

VCXO de 14 pin com saída CMOS de 3,3 V ou 5 V com 20,4 * 13,1 mm 2 Rita@q-crystal.com
