Tipo	Oscilador SMD de saída LVDS da série 9D
Tipo de saída	LVDS
Carga de saída	100Ω
Tensão de alimentação	2.5V/3.3V
Faixa de frequência	25 ~ 700 MHz
Corrente de abastecimento	80mA no máximo.
Estabilidade geral da frequência*	±25 ppm, ±50 ppm ou especificar
Temperatura de funcionamento	-40°C a +85°C, ou especificar
Temperatura de armazenamento	-55°C a +125°C
Voltagem Vol (máximo) /Voh (min.)	0.9V /1.6V
Tempo de subida (Tr) / queda (Tf)	1s Max.
Ciclo de trabalho	45 a 55%
Tempo de arranque	10 segundos no máximo.
Ruído de fase (156,25 MHz) a 1KHz	-120 dBc/Hz
Jitter de fase (12KHz~20MHz)	1 PS Max.
Envelhecimento (a 25°C)	± 3 ppm/ano no máximo.
Unidade de embalagem	500 pcs. por bobina

*: Incluindo tolerância de frequência a 25°C, variação da temperatura, variação da tensão de alimentação, envelhecimento e vibração

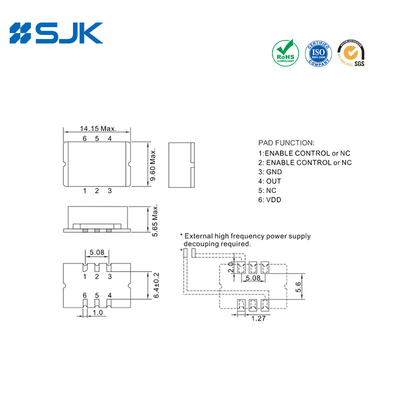

Dimensões [mm]

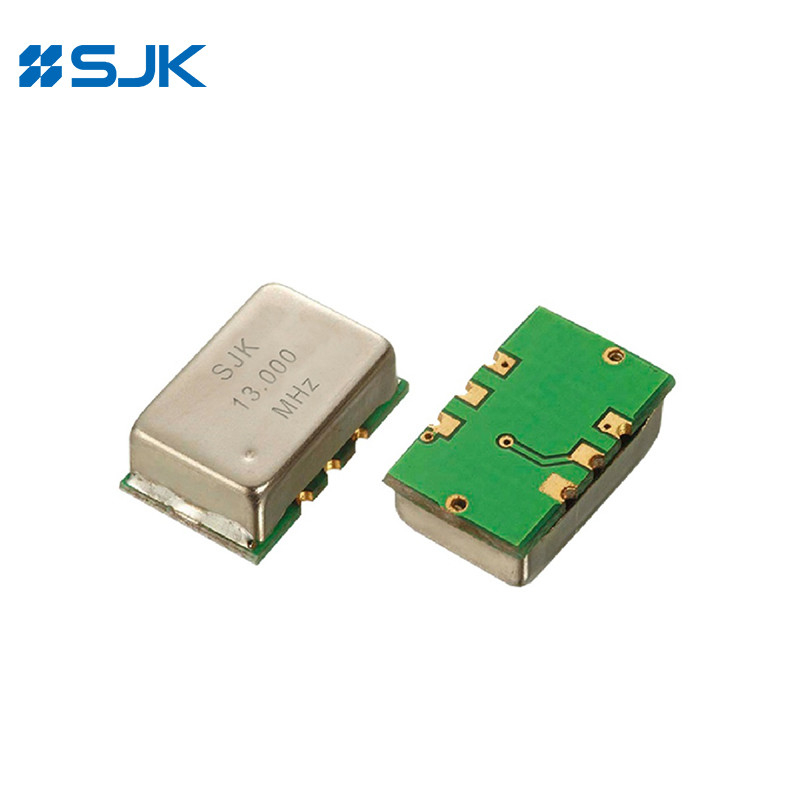

Oscilador SMD 1490 LVDS com oscilador diferencial de 14*9,6*5,6 mm 0

Oscilador SMD 1490 LVDS com oscilador diferencial de 14*9,6*5,6 mm 1 +86-755-88352869

Oscilador SMD 1490 LVDS com oscilador diferencial de 14*9,6*5,6 mm 2 Rita@q-crystal.com
