Tipo	Oscilador SMD de saída da série 5H HCSL
Tipo de saída	HCSL
Carga de saída	50Ω
Tensão de alimentação	2.5V/3.3V
Faixa de frequência	25~200 MHz
Corrente de abastecimento	30mA no máximo.
Estabilidade geral da frequência*	±25 ppm, ±50 ppm ou especificar
Temperatura de funcionamento	-40°C a +85°C, ou especificar
Temperatura de armazenamento	-55°C a +125°C
Voltagem Vol (máximo) /Voh (min.)	0mV /740mV
Tempo de subida (Tr) / queda (Tf)	0.5ns no máximo.
Ciclo de trabalho	45 a 55%
Tempo de arranque	10 segundos no máximo.
Ruído de fase (156,25 MHz) @1KHz	-105 dBc/Hz
Jitter de fase (12KHz~20MHz)	1 PS Max.
Envelhecimento (a 25°C)	± 3 ppm/ano no máximo.
Unidade de embalagem	1000pcs. por bobina

*Incluindo tolerância de frequência a 25°C, variação da temperatura, variação da tensão de alimentação, envelhecimento e vibração

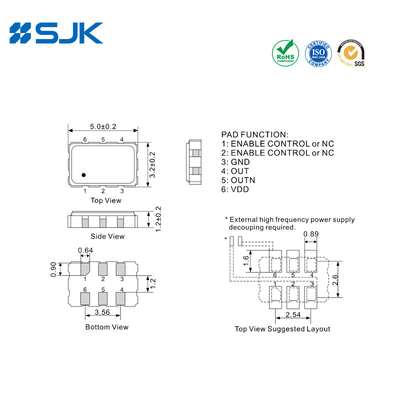

Dimensões [mm]

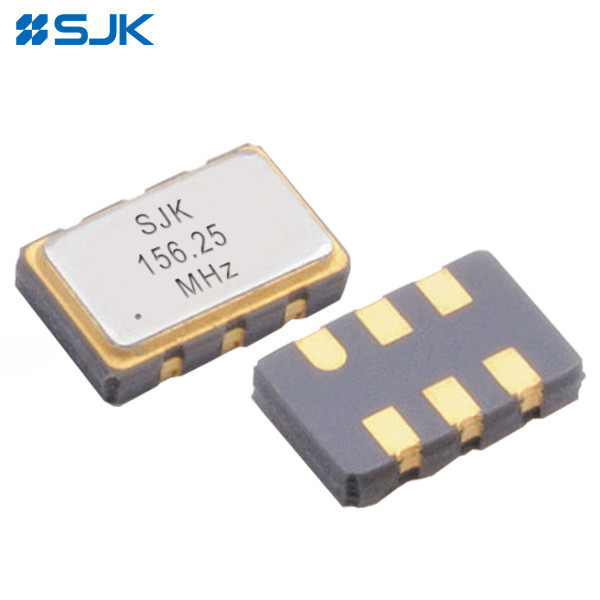

SMD 5032 HCSL Suporte de oscilador diferencial de saída 25-200MHz 2,5-3,3V para canal de fibra 0

SMD 5032 HCSL Suporte de oscilador diferencial de saída 25-200MHz 2,5-3,3V para canal de fibra 1 +86-755-88352869

SMD 5032 HCSL Suporte de oscilador diferencial de saída 25-200MHz 2,5-3,3V para canal de fibra 2 Rita@q-crystal.com
