Nome da marca:	SJK
Número do modelo:	SMD MEMS 8008 106,25 MHz
MOQ:	100 peças
Preço:	$0.50/pieces 100-999 pieces

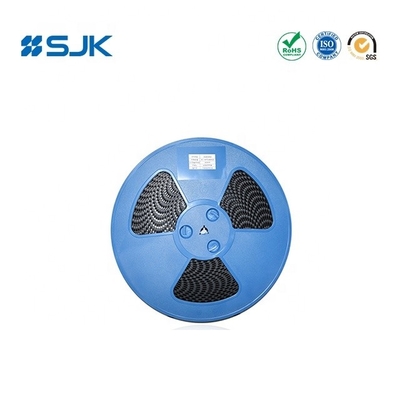

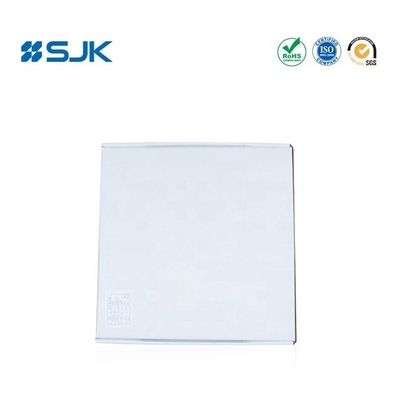

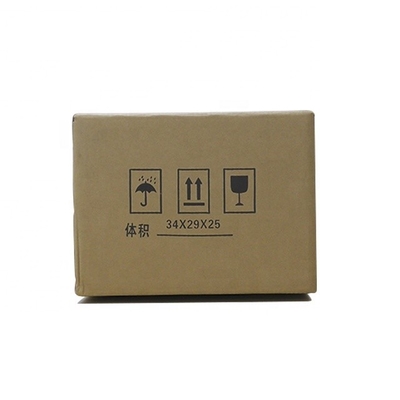

Detalhes da embalagem:	Embalagem a granel para produtos DIP, fita e real para produtos SMD

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Especificações:

106.25MHz

Tipo de embalagem:

1000/reel

Aplicação:

Indústria

Série:

8008

Características:

MEMS

Tamanho / Dimensão:

7.0x5.0 mm

Descrição:

Oscilador programável

Destacar:

Oscilador programável CMOS MEMS

Descrição do produto

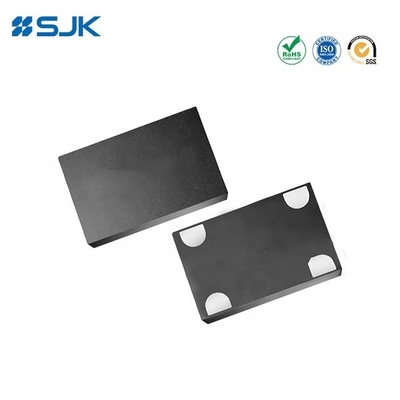

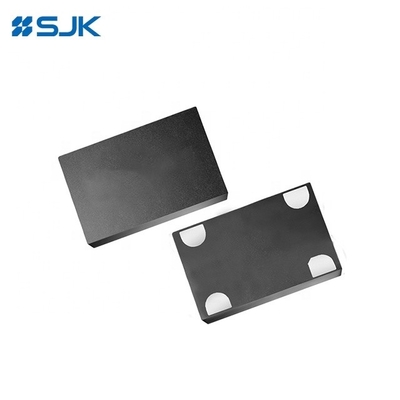

MEMS Oscilador Programável CMOS 106.25MHz 20PF 20ppm 3.3V Oscilador de Cristal Série SJK8008 0

SJK8008 Oscilador programável

Modelo: Oscilador MEMS programável de baixa potência MHz da série SJK8008
Faixa de frequência: 1~110MHz
Tipo de saída: LVCMOS/HCMOS
Tensão de alimentação: 1,8 V~3,3 V
Estabilidade de frequência: ± 20 ppm
Tamanho: 2.0x1.62,5x2.03,2x2.5, 5,0x3.2, 7,0x5,0 mm
Aplicações: Ethernet, USB, eletrônica médica, data center, áudio e vídeo, etc.

Especificações e dimensões

Características do oscilador MEMS programável de baixa potência da série SJK8008

Faixa de frequência de 1 MHz a 110 MHz

Excelente estabilidade de frequência até ± 20 ppm

Baixo consumo de energia de 3,5 mA a 1,8 V

Modo de espera para maior duração da bateria

Tempo de arranque rápido de 5 ms

Tipo de saída LVCMOS/HCMOS

Tamanho 2.0 x 1.62,5x2.03,2 x 2.55,0 x 3.2, 7,0 × 5,0 mm × mm

Instalação automática e soldadura por refluxo

Aplicações: DSC, Ethernet, USB, SATA, IP Cam, eletrônica médica, áudio e vídeo, data center, etc.

Compatível com a RoHS / livre de Pb

Especificações eletrónicas do oscilador MEMS programável de baixa potência da série SJK8008 MHz

Artigo/tipo	SJK8008
Tipo de saída	LVCMOS/HCMOS
Faixa de frequência	1~110 MHz
Tensão de alimentação	1.8V~3.3V
Estabilidade de frequência	± 20 ppm~± 50 ppm, ou especificar
Consumo atual	4.5mA no máximo.
Corrente de espera	4.3 mA Max.
Corrente de desativação de EO	4.2mA Max.
Temperatura de funcionamento	-40°C a +85°C
Ciclo de trabalho	45 a 55%
Tempo de subida/caída	2.5ns no máximo.
Voltagem Vol (máximo) /Voh (min.)	10%Vcc /90%Vcc
Voltagem Vil (Max.)/Vih (Min.)	30%Vcc /70%Vcc
Impedância de entrada-saída	150 KΩ Max. (Pin1 Logic High)
Impedância de entrada-saída	2MΩ Min. (Pin1 Logic Low)
Tempo de arranque	5ms no máximo.
Ativar/desactivar o tempo	130n no máximo.
Tempo de retomada	5ms no máximo.
Jitter de período RMS	3pS Max.
Jitter de período de pico a pico	30pS no máximo.
Jitter de fase RMS (12KHz~20MHz)	2pS Max.
Temperatura de armazenamento	-60~+150°C
Unidade de embalagem	2016 /2520 /3225: 3000pcs/reel 5032 /7050: 1000pcs/reel

Funções e dimensões do pin:

NOTA: As especificações estão sujeitas a alterações sem aviso prévio.

MEMS Oscilador Programável CMOS 106.25MHz 20PF 20ppm 3.3V Oscilador de Cristal Série SJK8008 3

MEMS Oscilador Programável CMOS 106.25MHz 20PF 20ppm 3.3V Oscilador de Cristal Série SJK8008 4
